ขั้วต่อปิดผนึกอย่างแน่นหนา SMP
คำอธิบาย:
ขั้วต่อโคแอกเชียล RF สุญญากาศชนิด SMP-J มีลักษณะของบรรจุภัณฑ์สุญญากาศและสามารถบรรจุและเชื่อมบนเปลือกท่อหรือแผงอุปกรณ์ได้ เปลือกและตัวนำด้านในของผลิตภัณฑ์นี้ทำจากวัสดุโลหะผสม Kovar และพื้นผิวสามารถชุบด้วยทองคำแข็งหรือทองอ่อน สื่อฉนวนทำจากแก้วเผาที่อุณหภูมิสูงและค่าคงที่ไดอิเล็กทริกอยู่ที่ประมาณ 4 มีข้อดีคือขนาดเล็ก น้ำหนักเบา การปิดผนึกสุญญากาศ ความน่าเชื่อถือสูง ฯลฯ ส่วนใหญ่จะใช้ในโอกาสที่มีข้อกำหนดการปิดผนึกหรือข้อกำหนดพิเศษเกี่ยวกับปริมาณและน้ำหนักของผลิตภัณฑ์ และเหมาะสำหรับการติดตั้งที่เข้มข้น
โครงสร้างพื้นฐาน:

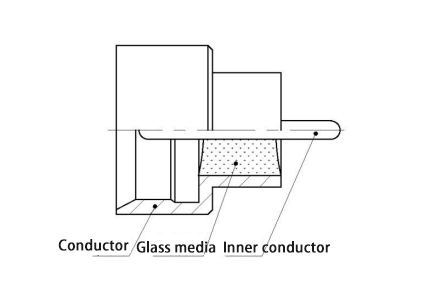

ตัวเชื่อมต่อโคแอกเซียล RF แบบปิดผนึกอากาศชนิด SMP-J มักจะประกอบด้วยสามส่วน: ตัวนำด้านนอก, ตัวกลางแก้วและตัวนำภายใน และโครงสร้างพื้นฐานจะแสดงในรูป
เมื่อส่วนที่สัมผัสของตัวนำด้านในของผลิตภัณฑ์เชื่อมต่อกันโดยการสอดหรือการเชื่อมพื้นผิว ใบหน้าด้านท้ายของตัวนำด้านในสามารถผลิตเป็นหัวทรงกลมได้ เมื่อส่วนที่สัมผัสของตัวนำด้านในของผลิตภัณฑ์เชื่อมต่อกันด้วยพันธะ ใบหน้าด้านท้ายของตัวนำด้านในสามารถผลิตเป็นหัวแบนหรือด้านข้างของส่วนที่สัมผัสของตัวนำด้านในสามารถบดได้
พารามิเตอร์ทางเทคนิคหลัก:
| ลักษณะทางไฟฟ้า | ||||
| ความต้านทานลักษณะเฉพาะ | 50โอห์ม | ช่วงความถี่ | กระแสตรง ~ 40GHz | |
| แรงดันไฟฟ้าทนอิเล็กทริก | 500Vrms | ความต้านทานของฉนวน | 2000ม Ω | |
| แรงดันไฟฟ้า VSWR | <1.4 | การสูญเสียการแทรก | ≤0.05 √ฉ เดซิเบล(GHz) | |
| วัสดุและคุณสมบัติทางกลและสิ่งแวดล้อม | ||||
| ปลอก | อัลลอยด์แบบลาวาได้/ชุบทอง | หมุด | เสียบทอเรียม | การชุบทองโลหะผสมแบบมอบหมายได้ |
| ฉนวนกลาง | กระจก | ความทนทานของตัวเชื่อมต่อ | กักขังเต็มรูปแบบ | ≥100ครั้ง |
| อัตราการรั่วไหล | ≤1.01325×10 ⁹ ป้า ·ลบ.ม./วินาที | สถานกักกันจำกัด | ≥500ครั้ง | |
| อุณหภูมิในการทำงาน | -65°C~ 165°C | เจาะเรียบ | ≥1,000 ครั้ง | |

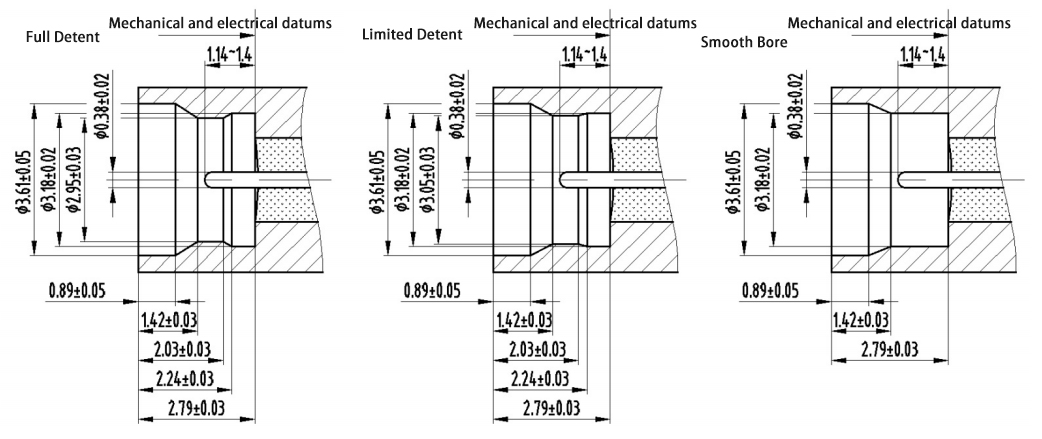

ขนาดอินเทอร์เฟซ:

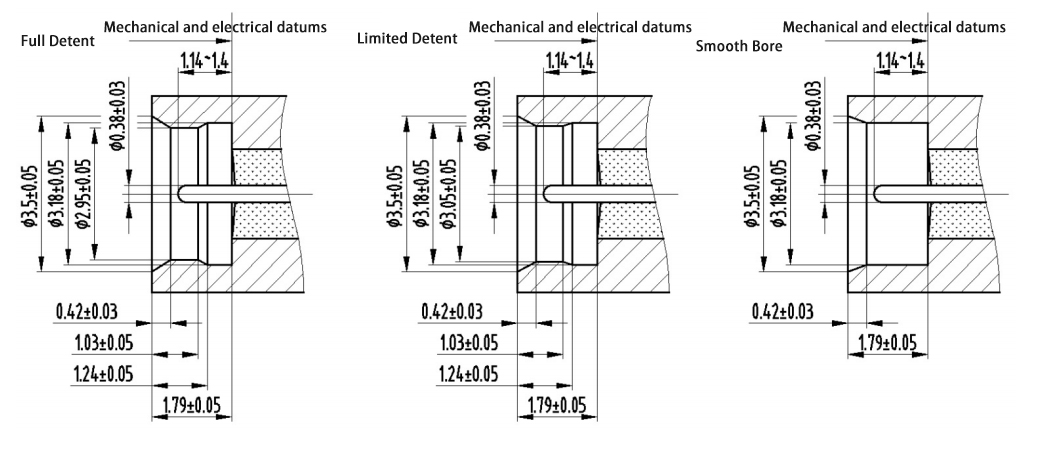

ตัวเชื่อมต่อโคแอกเซียล RF แบบปิดผนึกอากาศชนิด SMP-J มีรูปแบบอินเทอร์เฟซสามรูปแบบ: เอสเคปเต็ม, เอสเคปเมนต์ครึ่งหนึ่ง และรูแสง เมื่อตั้งชื่อโมเดล F หมายถึง Escape เต็ม L หมายถึง Half Escape และ S หมายถึง Light Hole ขนาดอินเทอร์เฟซแบ่งออกเป็นขนาดอินเทอร์เฟซมาตรฐานและขนาดอินเทอร์เฟซแบบสั้น ซึ่งทั้งสองขนาดสามารถเชื่อมต่อกับปลั๊กประเภท SMP-K ได้
ขนาดอินเทอร์เฟซมาตรฐาน：
ขนาดอินเทอร์เฟซสั้น：
เอสเอ็มพี SERIES
-

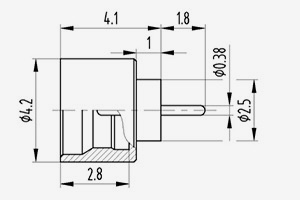

SMP(M)-JYD3S
แบบอย่าง หมายเหตุ SMP(M)-JYD3S เจาะเรียบ -

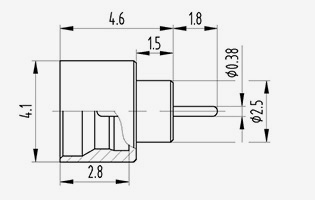

SMP(M)-JYD6L
แบบอย่าง หมายเหตุ SMP(M)-JYD6L มีจำกัด -

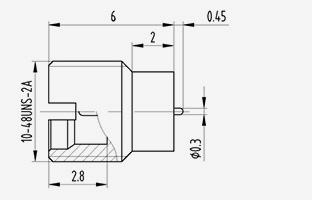

SMP(M)-JYD12L
แบบอย่าง หมายเหตุ SMP(M)-JYD12L กักขังเต็มรูปแบบ -

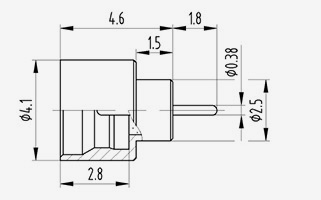

SMP(M)-JYD13F
แบบอย่าง หมายเหตุ SMP(M)-JYD13F กักขังเต็มรูปแบบ -

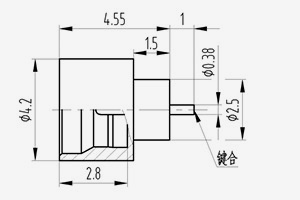

SMP(M)-JYD14L
แบบอย่าง หมายเหตุ SMP(M)-JYD14L มีจำกัด -

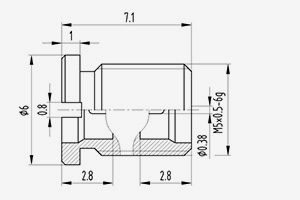

SMP(M)-JYD17S
แบบอย่าง หมายเหตุ SMP(M)-JYD17S เจาะเรียบ -

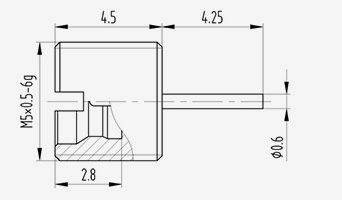

SMP(M)-JYD19L
แบบอย่าง หมายเหตุ SMP(M)-JYD19L มีจำกัด -
SMP(M)-JYD22S
แบบอย่าง หมายเหตุ SMP(M)-JYD22S มีจำกัด -
SMP(M)-JYD23S
แบบอย่าง หมายเหตุ SMP(M)-JYD23S มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD24S
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD24S มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD25L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD25L มีจำกัด -
SMP(M)-JYD26L
แบบอย่าง หมายเหตุ SMP(M)-JYD26L มีจำกัด -
SMP(M)-JYD27L
แบบอย่าง หมายเหตุ SMP(M)-JYD27L มีจำกัด -
SMP(M)-JYD28L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD28L มีจำกัด -
SMP(M)-JYD29L
แบบอย่าง หมายเหตุ SMP(M)-JYD29L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD30L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD30L มีจำกัด -
SMP(M)-JYD31L
แบบอย่าง หมายเหตุ SMP(M)-JYD31L มีจำกัด -
SMP(M)-JYD32F
แบบอย่าง หมายเหตุ SMP(M)-JYD32F มีจำกัด -
SMP(M)-JYD33L
แบบอย่าง หมายเหตุ SMP(M)-JYD33L มีจำกัด -
SMP(M)-JYD34L
แบบอย่าง หมายเหตุ SMP(M)-JYD34L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD35L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD35L มีจำกัด -
SMP(M)-JYD37L
แบบอย่าง หมายเหตุ SMP(M)-JYD37L มีจำกัด -
SMP(M)-JYD41L
แบบอย่าง หมายเหตุ SMP(M)-JYD41L มีจำกัด -
SMP(M)-JYD42S
แบบอย่าง หมายเหตุ SMP(M)-JYD42S มีจำกัด -
SMP(M)-JYD43L
แบบอย่าง หมายเหตุ SMP(M)-JYD43L มีจำกัด -
SMP(M)-JYD44L
แบบอย่าง หมายเหตุ SMP(M)-JYD44L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD45L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD45L มีจำกัด -
SMP(M)-JYD46L
แบบอย่าง หมายเหตุ SMP(M)-JYD46L มีจำกัด -
SMP(M)-JYD47L
แบบอย่าง หมายเหตุ SMP(M)-JYD47L มีจำกัด -
SMP(M)-JYD48L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD48L มีจำกัด -
SMP(M)-JYD49L
แบบอย่าง หมายเหตุ SMP(M)-JYD49L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD50S
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD50S เจาะเรียบ -
SMP(M)-JYD51L
แบบอย่าง หมายเหตุ SMP(M)-JYD51L มีจำกัด -
SMP(M)-JYD52S
แบบอย่าง หมายเหตุ SMP(M)-JYD52S เจาะเรียบ -
SMP(M)-JYD53L
แบบอย่าง หมายเหตุ SMP(M)-JYD53L มีจำกัด -
SMP(M)-JYD54S
แบบอย่าง หมายเหตุ SMP(M)-JYD54S เจาะเรียบ -
เอสเอ็มพี(เอ็ม)-JYD55L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD55L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD57S
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD57S เจาะเรียบ -
เอสเอ็มพี(เอ็ม)-JYD80L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD80L มีจำกัด -
SMP(M)-JYD81L
แบบอย่าง หมายเหตุ SMP(M)-JYD81L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD82L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD82L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD83F
แบบอย่าง หมายเหตุ SMP(M)-JYD83F กักขังเต็มรูปแบบ -
เอสเอ็มพี(เอ็ม)-JYD84S
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD84S เจาะเรียบ -
เอสเอ็มพี(เอ็ม)-JYD85S
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD85S เจาะเรียบ -
เอสเอ็มพี(เอ็ม)-JYD86L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD86L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD87S
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD87S เจาะเรียบ -
เอสเอ็มพี(เอ็ม)-JYD88L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD88L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD89L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD89L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD90L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD90L มีจำกัด -
SMP(M)-JYD91L
แบบอย่าง หมายเหตุ SMP(M)-JYD91L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD92L
แบบอย่าง หมายเหตุ SMP(M)-JYD92L มีจำกัด -
SMP(M)-JYD93S
แบบอย่าง หมายเหตุ SMP(M)-JYD93S เจาะเรียบ -
เอสเอ็มพี(เอ็ม)-JYD94L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD94L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD95L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD95L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD96L
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD96L มีจำกัด -
เอสเอ็มพี(เอ็ม)-JYD97S
แบบอย่าง หมายเหตุ เอสเอ็มพี(เอ็ม)-JYD97S เจาะเรียบ -
SMP(M)-JYJ1S
แบบอย่าง หมายเหตุ SMP(M)-JYJ1S เจาะเรียบ
