ขั้วต่อโคแอกเซียล RF 1.85 มม

คำอธิบาย:

ตัวเชื่อมต่อซีรีส์ 1.85 มม. (หรือที่เรียกว่าตัวเชื่อมต่อ RF 1.85 มม.) เป็นตัวเชื่อมต่อความถี่วิทยุ (RF) ประสิทธิภาพสูงที่ใช้เป็นหลักในแอปพลิเคชันที่ต้องการความถี่สูง ความแม่นยำสูง และการสูญเสียต่ำ โดยเฉพาะในการส่งสัญญาณที่ 26.5 GHz หรือสูงกว่า เป็นการออกแบบที่กะทัดรัดของตัวเชื่อมต่อซีรีส์ SMA ซึ่งให้ขนาดที่เล็กกว่าและประสิทธิภาพความถี่ที่สูงกว่า เมื่อเทียบกับตัวเชื่อมต่อความถี่สูงอื่นๆ เช่น ประเภท V (2.92 มม.) หรือประเภท K (1.0 มม.)

พารามิเตอร์:

ข้อมูลจำเพาะทางเทคนิคหลัก:
◆ ลักษณะความต้านทาน: 50Ω
◆ ช่วงความถี่: DC~67GHz
◆ ความต้านทานของฉนวน: ≥3000MΩ
◆ แรงดันไฟฟ้าทนต่ออิเล็กทริก: 500V(rms)
◆ อัตราส่วนคลื่นยืนแรงดันไฟฟ้า (VSWR): ≤1.30
◆ รอบการผสมพันธุ์: 500 ครั้ง

สอบถาม

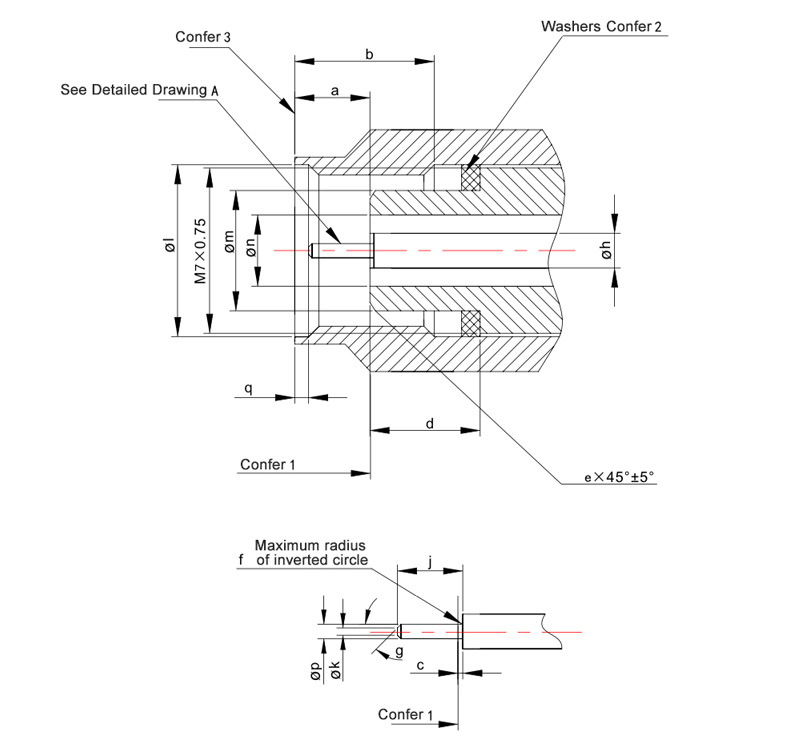

  • อินเทอร์เฟซตัวเชื่อมต่อหน้าสัมผัสแจ็คซีรีส์ 1.85 มม

ขนาด มม ใน
นาที สูงสุด นาที สูงสุด
ก 1.850 2.450 0.073 0.096
ข 4.370 4.630 0.172 0.182
ค 0.000 0.0762 0.000 0.003
ง 3.380 3.480 0.133 0.137
จ 0.250 0.360 0.010 0.014
ฉ - ร.050 - R0.002
ก 28° 32° 28° 32°
ชม. 0.7909 0.8163 0.0311 0.0321
เจ 1.335 1.445 0.053 0.057
เค 0.000 0.250 0.000 0.010
ล 7.010 7.110 0.276 0.280
ม 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
พี 0.498 0.523 0.0196 0.0206
ถาม 0.508 0.762 0.020 0.030

หมายเหตุ:
1. พื้นผิวอ้างอิงทางกลและไฟฟ้า
2. แหวนรองตามที่จำเป็นสำหรับขั้วต่อ คลกss 1
3. น็อตเชื่อมต่อพร้อมออฟเซ็ตเดินหน้า

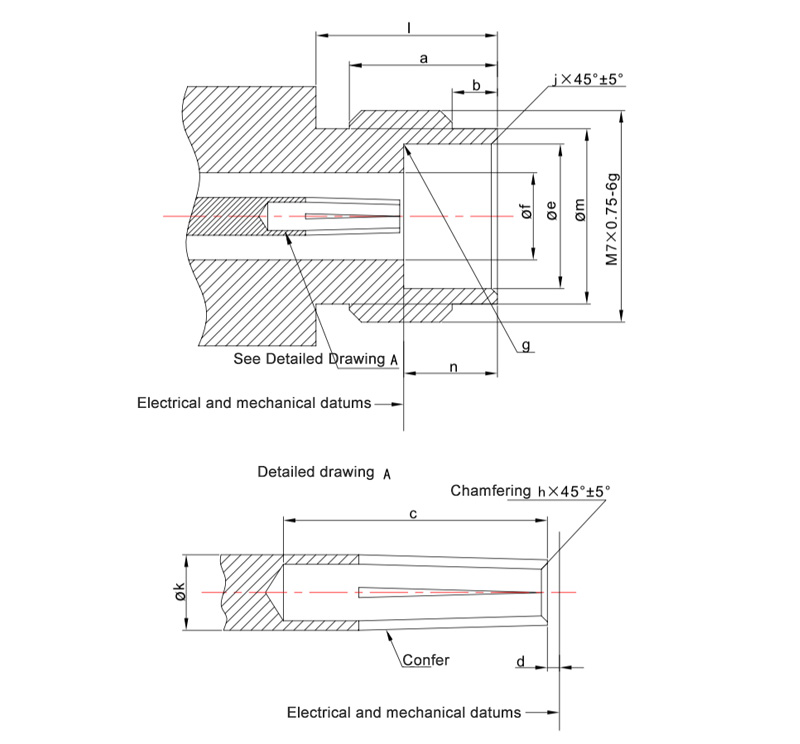

  • อินเทอร์เฟซตัวเชื่อมต่อหน้าสัมผัสแจ็คซีรีส์ 1.85 มม

ขนาด มม ใน
นาที สูงสุด นาที สูงสุด
ก 4.800 5.060 0.189 0.199
ข 1.370 1.630 0.054 0.064
ค 2.650 - 0.104 -
ง 0.000 0.0762 0.000 0.003
จ 4.770 4.795 0.1878 0.1888
ฉ 1.8373 1.8627 0.07233 0.07333
ก - 0.130 รูเปียห์ - R0.005
ชม. 0.100 0.130 0.004 0.005
เจ 0.100 0.200 0.004 0.008
เค 0.7909 0.8163 0.0311 0.0321
ล 6.000 - 0.236 -
ม 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

หมายเหตุ:
โครงสร้างของชิ้นส่วนหน้าสัมผัสซ็อกเก็ตเป็นไปตามอำเภอใจ เมื่อผสมพันธุ์ด้วยหมุดที่มีเส้นผ่านศูนย์กลาง 0.498 มม. ถึง 0.523 มม. ขนาดควรเป็นไปตามค่าสัมประสิทธิ์การสะท้อน ลักษณะการผสมพันธุ์ และข้อกำหนดด้านความทนทานของตัวเชื่อมต่อ

1.85 มม. SERIES

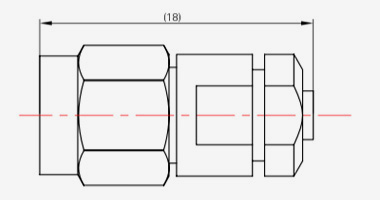

  • 1.85-JB1
    1.85-JB1
    แบบอย่าง ประเภทสายเคเบิล
    1.85-JB1 SFT-50-1,670-047

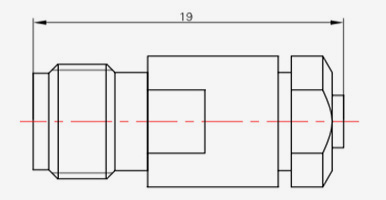

  • 1.85-KB1
    1.85-KB1
    แบบอย่าง ประเภทสายเคเบิล
    1.85-KB1 SFT-50-1,670-047
