OEM N type RF Coaxial Connector Supplier

Ningbo Hanson Communication Technology Co. , Ltd. บ้าน / สินค้า / ขั้วต่อโคแอกเซียล RF / ขั้วต่อโคแอกเซียล RF ชนิด N

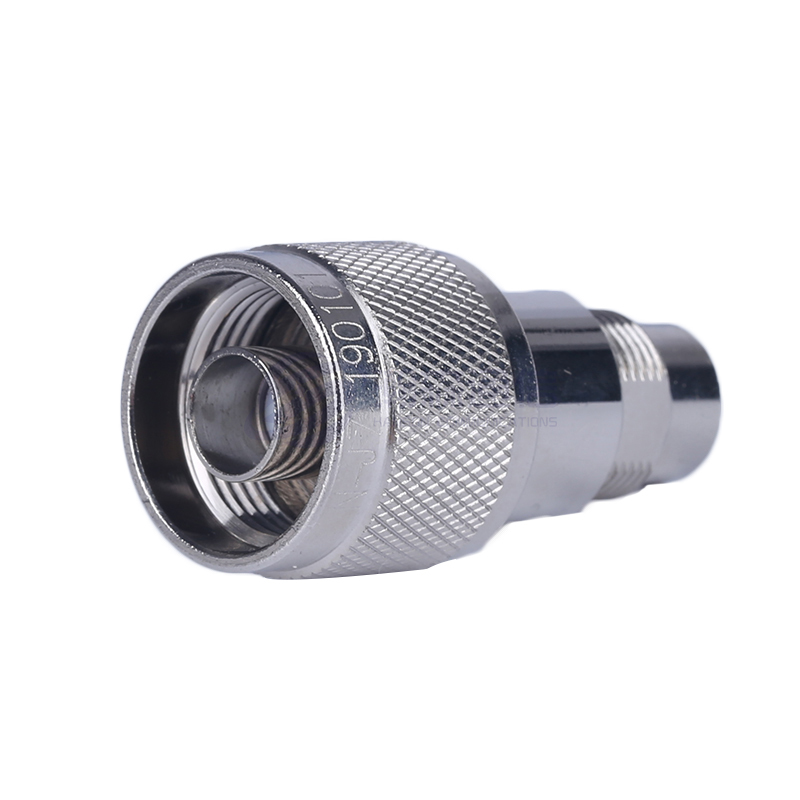

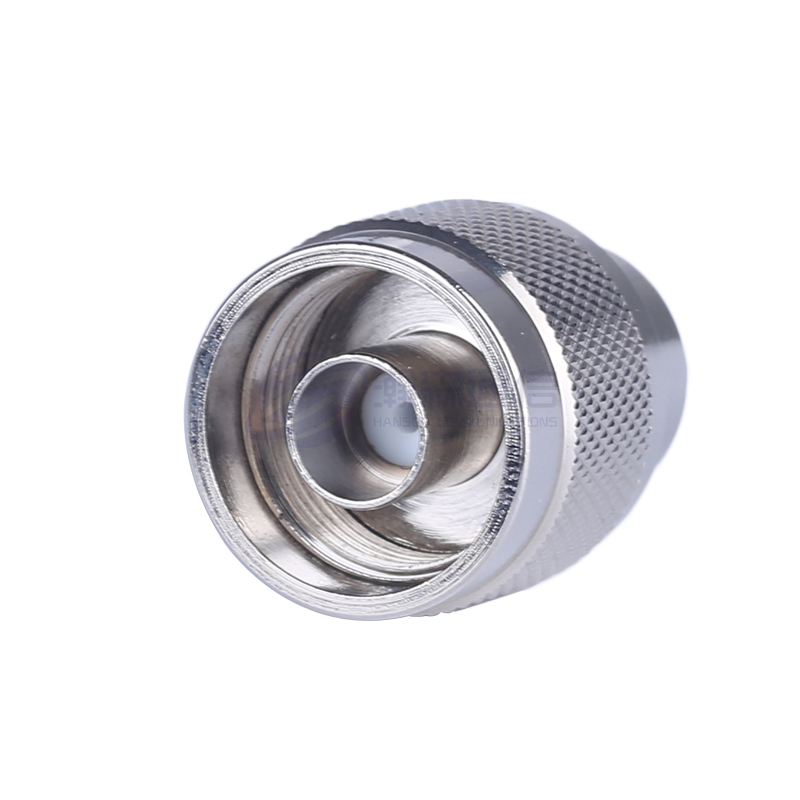

ขั้วต่อโคแอกเซียล RF ชนิด N

คำอธิบาย:

ตัวเชื่อมต่อโคแอกเซียล RF ซีรีส์ N-type เป็นตัวเชื่อมต่อโคแอกเซียล RF ที่มีกลไกการเชื่อมต่อแบบเกลียวที่พัฒนาและผลิตตามมาตรฐานกองทัพสหรัฐฯ MIL-C-39012 มีลักษณะของแบนด์วิธที่กว้าง ทนต่อแรงกระแทกได้ดี มีความน่าเชื่อถือสูง และประสิทธิภาพดีเยี่ยม และมีการใช้กันอย่างแพร่หลายในระบบการสื่อสารและการวัดด้วยไมโครเวฟ ความต้านทานเฉพาะของตัวเชื่อมต่อโคแอกเซียล RF ซีรีส์ N-type ที่ผลิตโดยโรงงานของเราแบ่งออกเป็นสองประเภท: 50Ω และ 75Ω.

พารามิเตอร์:

ข้อมูลจำเพาะทางเทคนิคหลัก:
◆ ลักษณะความต้านทาน: 50Ω/75Ω
◆ ช่วงความถี่: DC-18GHz(50Ω)/DC-3GHz(75Ω)
◆ ความต้านทานของฉนวน: ≥5000MΩ
◆ แรงดันไฟฟ้าทนต่ออิเล็กทริก: 1500V(rms)
◆ อัตราส่วนคลื่นยืนแรงดันไฟฟ้า (VSWR): ≤1.30
◆ รอบการผสมพันธุ์: 500 ครั้ง

สอบถาม

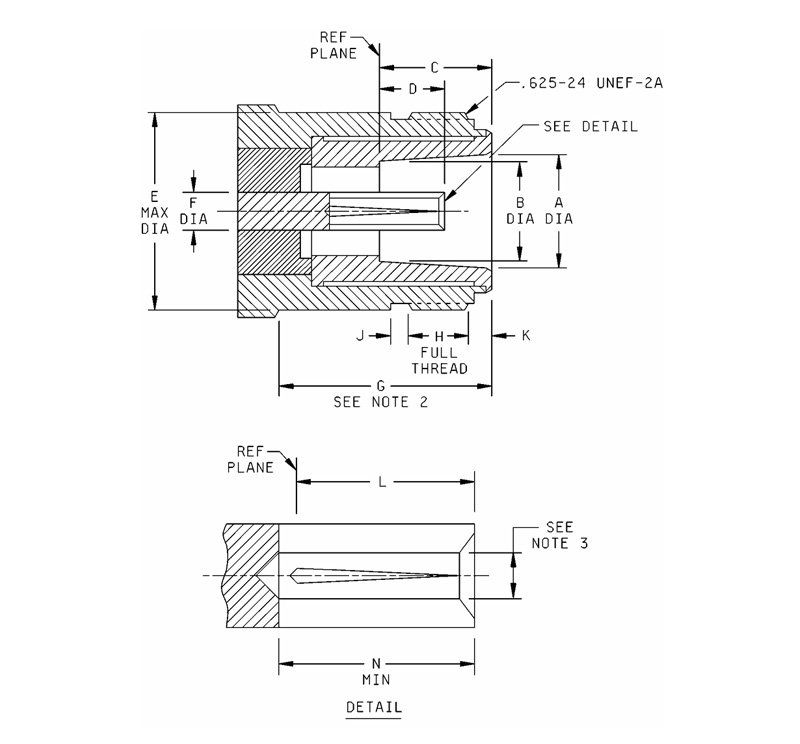

สลัว
ร.ต 		นิ้ว (มม.)
นาที. สูงสุด
ก .336 (8.53) .344 (8.74)
บี .316 (8.03) .320 (8.13)
ค .356 (9.04) .362 (9.19)
ดี .187 (4.75) .207 (5.26)
อี - .627 (15.93)
เอฟ .119 (3.02) .124 (3.15)
ช .422 (10.72) -
ชม .172 (4.37) .220 (5.59)
เจ .047 (1.19) .077 (1.96)
เค .047 (1.19) .077 (1.96)
ล .187 (4.75) .207 (5.26)
เอ็น .210 (5.33) -

หมายเหตุ:
1. อินเทอร์เฟซนี้จะต้องเป็นไปตามข้อกำหนดเกจตามที่ระบุไว้ใน
มIล-ปรเอฟ-39o12/2.
2. ระยะห่างสำหรับน็อตข้อต่อตัวเชื่อมต่อการผสมพันธุ์
3. เพื่อให้ตรงตาม VSwR ลักษณะการผสมพันธุ์ ความต้านทานการสัมผัส และ
ความทนทานของตัวเชื่อมต่อเมื่อจับคู่กับพินเส้นผ่านศูนย์กลาง a.063/.066

สลัว
ร.ต 		นิ้ว (มม.)
นาที. สูงสุด
ก 1.740 (44.20) 1.760 (44.70)
บี 1.537 (39.04) 1.543 (39.19)
ค 1.060 (26.92) 1.064 (27.03)
ดี .964 (24.49) .974 (24.74)
อี .194 (4.93) .196 (4.98)
เอฟ .836 (21.23) .856 (21.74)
ช .372 (9.45) .392 (9.96)
ชม .271 (6.88) .291 (7.39)
เจ 551 (14.00) .571 (14.50)
เค .370 (9.40) .380 (9.65)
ล .001 (0.03) .013 (0.33)

หมายเหตุ:
1. อินเทอร์เฟซนี้จะต้องเป็นไปตามข้อกำหนดเกจตามที่ระบุไว้ใน MIL-PRF-39012/44.

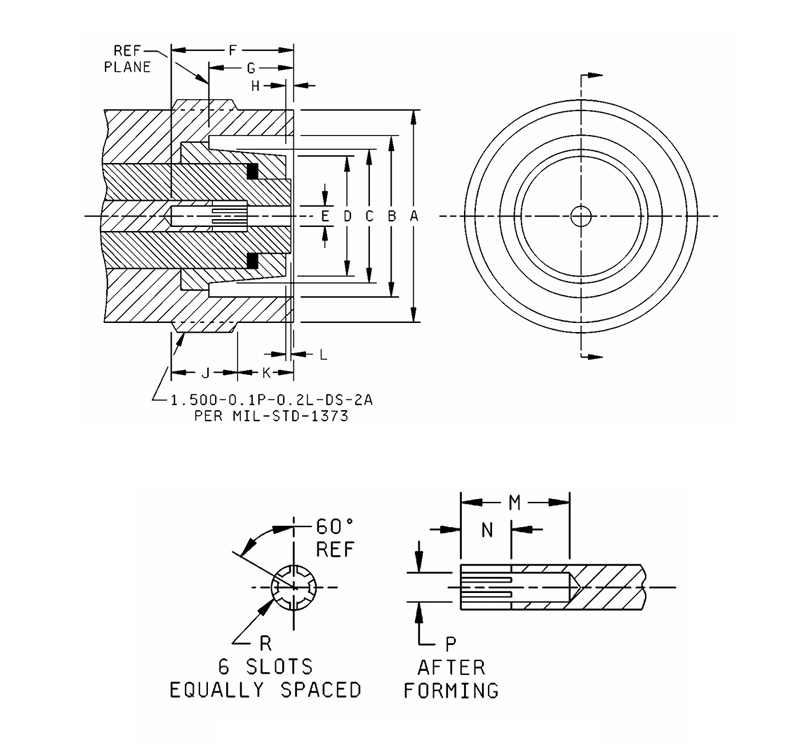

สลัว
ร.ต 		นิ้ว (มม.)
นาที. สูงสุด
ก 1.404 (35.66) 1.408 (35.76)
บี 1.100 (27.94) 1.120 (28.45)
ค 1.998 (50.75) 1.002 (25.45)
ดี 936 (23.77) .940 (23.88)
อี .191 (4.85) .195 (4.95)
เอฟ .763 (19.38) .783 (19.89)
ช .465 (11.81) .485 (12.32)
ชม .062 (1.57) อ้างอิง
เจ .302 (7.67) .322 (8.18)
เค .302 (7.67) .322 (8.18)
ล .001 (0.03) .013 (0.33)
M .490 (12.45) .510 (12.95)
เอ็น .240 (6.10) ,260 (6.60)
P .187 (4.75) .189 (4.80)
R .014 (0.36) .018 (0.46)

หมายเหตุ:
1. อินเทอร์เฟซนี้จะต้องเป็นไปตามข้อกำหนดเกจตามที่ระบุไว้ใน MIL-PRF-39012/45.

N SERIES
  • N-JB2
    N-JB2
    แบบอย่าง ประเภทสายเคเบิล ง
    N-JB2 SFT-50-2,670-086 Φ2.2
    N-JB3 SFT-50-3,670-141 Ф3.6
  • N-JB3-1
    N-JB3-1
    แบบอย่าง ประเภทสายเคเบิล ล
    N-JB3-1 SFT-50-3,670-141 17.6
    N-JB3A-1 SFT-50-3,670-141 16.5
  • N-KB3
    N-KB3
    แบบอย่าง ประเภทสายเคเบิล
    N-KB3 SFT-50-3,670-141
  • N-KFB3
    N-KFB3
    แบบอย่าง ประเภทสายเคเบิล
    N-KFB3 SFT-50-3,670-141
  • N-KYB3
    N-KYB3
    แบบอย่าง ประเภทสายเคเบิล
    N-KYB3 SFT-50-3,670-141
  • N-J3
    N-J3
    แบบอย่าง ประเภทสายเคเบิล
    N-J3 SYV-50-2-1,RG316
    N-J4 SYV-50-2-2
  • N-J5
    N-J5
    แบบอย่าง ประเภทสายเคเบิล ล
    N-J5 SYV-50-3,RG142, SFCJ-50-3-51 33
    N-J5C SYV-50-3,RG142, SFCJ-50-3-51 33
    N-J7 SYV-50-5-1, SFCJ-50-5-51 36
    N-J10 SYV-50-7-1, SYV-50-7-2,SFCJ-50-7-51 36
  • N-J5.3
    N-J5.3
    แบบอย่าง ประเภทสายเคเบิล
    N-J5.3 32055,205,GNB415
  • N-J311
    N-J311
    แบบอย่าง ประเภทสายเคเบิล
    N-J311 FFB311A
  • N-J10-1
    N-J10-1
    แบบอย่าง ประเภทสายเคเบิล
    N-J10-1 SFCJ-50-7-51
  • N-JW5
    N-JW5
    แบบอย่าง ประเภทสายเคเบิล
    N-JW5 SFCJ-50-3-51,SYV-50-3-4,RG142
    N-JW7 SFCJ-50-5-51,SYV-50-5-1
    N-JW10 SFCJ-50-7-51,SYV-50-7-2
  • N-JW8A
    N-JW8A
    แบบอย่าง ประเภทสายเคเบิล
    N-JW8A FFB311A,SYV-50-5
    N-JW12A SYV-75-3
    N-JW13A SYV-75-5
  • N-K3
    N-K3
    แบบอย่าง ประเภทสายเคเบิล
    N-K3 SYV-50-2-1,RG316
  • N-K5
    N-K5
    แบบอย่าง ประเภทสายเคเบิล ล
    N-K5 SYV-50-3,RG142, SFCJ-50-3-51 36
    N-K7 SYV-50-5-1,SFCJ-50-5-51 38
    N-K10 SYV-50-7-1,SFCJ-50-7-51 38
  • N-KF5
    N-KF5
    แบบอย่าง ประเภทสายเคเบิล ล
    N-KF5 SYV-50-3,RG142,SFCJ-50-3-51 36
    N-KF7 SYV-50-5-1,SFCJ-50-5-51 38
    N-KF10 SYV-50-7-1,SFCJ-50-7-51 38
  • N-KF3A
    N-KF3A
    แบบอย่าง ประเภทสายเคเบิล ล
    N-KF3A SYV-50-2-1,RG316 33
    N-KF5A SYV-50-3-4,RG142 42
  • N-KY3Y
    N-KY3Y
    แบบอย่าง ประเภทสายเคเบิล
    N-KY3Y SYV-50-2-1,RG316

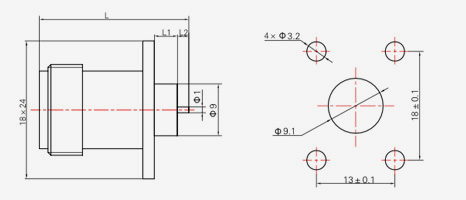

  • N-KFD
    N-KFD
    แบบอย่าง ล ล1 ล2
    เคเอฟดี 26 4 2
    เคเอฟดี2 31 6 5
    เคเอฟดี15 30 6 4
    เคเอฟดี16 28.5 6 2.5
    เคเอฟดี17 28 6 2
    เคเอฟดี18 29 5 4
    เคเอฟดี19 29 4 5
    เคเอฟดี20 33 4 9
  • เอ็น-เคเอฟ
    เอ็น-เคเอฟ
  • N-JFD1
    N-JFD1
  • N-JFD2
    N-JFD2
  • N-JFD3
    N-JFD3
  • N-JFD23
    N-JFD23
  • N-KFD1
    N-KFD1
  • N-KFD7
    N-KFD7
  • N-KFD11
    N-KFD11
  • N-KFD50
    N-KFD50
  • N-KFD-Z
    N-KFD-Z
  • N-KFD9
    N-KFD9
  • N-KFD14
    N-KFD14
