อะแดปเตอร์ RF กับตัวเชื่อมต่อ RF: อะไรคือความแตกต่าง

อะแดปเตอร์ RF เทียบกับตัวเชื่อมต่อ RF: ความแตกต่างหลัก

ขั้วต่อ RF จะยุติพอร์ตสายเคเบิลหรืออุปกรณ์เพื่อทำให้เส้นทางสัญญาณสมบูรณ์ในขณะที่ อะแดปเตอร์โคแอกเชียล RF เชื่อมต่อตัวเชื่อมต่อสองตัวที่มีประเภท เพศ หรือมาตรฐานอินเทอร์เฟซต่างกันโดยไม่ต้องใช้สายเคเบิลเชื่อมต่อระหว่างตัวเชื่อมต่อเหล่านั้น กล่าวโดยสรุป ตัวเชื่อมต่อจะสิ้นสุดเส้นทางสัญญาณและอะแดปเตอร์โคแอกเซียลจะเชื่อมการเชื่อมต่อที่ไม่ตรงกันระหว่างตัวเชื่อมต่อที่มีอยู่สองตัว

ความแตกต่างนี้มีความสำคัญมากที่สุดเมื่อโครงการเกี่ยวข้องกับฮาร์ดแวร์แบบผสม แท่นทดสอบอาจใช้พอร์ต สมา บนอุปกรณ์ตรวจวัดที่จับคู่กับสายเคเบิล N-ประเภท บนอุปกรณ์ที่ทดสอบ และอะแดปเตอร์โคแอกเซียล RF คือสิ่งที่ปิดช่องว่างนั้นโดยไม่ต้องสร้างสายเคเบิลใหม่ ในทางกลับกัน ตัวเชื่อมต่อจะถูกเลือกในขั้นตอนการออกแบบเพื่อให้ตรงกับสายเคเบิล พอร์ต หรือรูปแบบการติดตั้งเฉพาะตั้งแต่เริ่มต้น

ดัชนีการใช้งานตัวอย่างจาก 100 ในภาคทั่วไปที่ใช้อะแดปเตอร์และตัวเชื่อมต่อโคแอกเซียล RF

ตัวเชื่อมต่อ RF ทำอะไรในเส้นทางสัญญาณ

ขั้วต่อ RF ยึดติดกับปลายสายเคเบิลหรือเข้ากับพอร์ตอุปกรณ์โดยตรง ทำให้เกิดการเชื่อมต่อทางกายภาพและทางไฟฟ้าที่ช่วยให้สัญญาณเคลื่อนที่โดยมีการสูญเสียน้อยที่สุด ซีรีส์ทั่วไปประกอบด้วย บีเอ็นซี, ทีเอ็นซี, N-Type, SMA และ 7/16 ดินแดง ซึ่งแต่ละซีรีส์สร้างขึ้นตามขนาดพิน รูปแบบเกลียว และอัตราอิมพีแดนซ์เฉพาะ เช่น มาตรฐานอะแดปเตอร์โคแอกเชียล 50 โอห์ม rf ที่ใช้กันอย่างแพร่หลาย ซึ่งพบได้ในอุปกรณ์สื่อสารและทดสอบส่วนใหญ่

เหตุใดซีรี่ส์ตัวเชื่อมต่อจึงไม่สามารถใช้แทนกันได้

ขั้วต่อแต่ละซีรีส์ถูกสร้างขึ้นตามข้อกำหนดทางกลและทางไฟฟ้าคงที่ ซึ่งหมายความว่าพอร์ต SMA ไม่สามารถเชื่อมต่อกับปลายสาย N-Type ได้โดยตรงหากไม่มีอะแดปเตอร์อยู่ระหว่างนั้น ช่วงความถี่เป็นหนึ่งในความแตกต่างที่ชัดเจนที่สุดระหว่างอนุกรม เนื่องจากโดยทั่วไปแล้วรูปทรงพินที่เล็กกว่าจะรองรับสัญญาณความถี่ที่สูงกว่าโดยมีการสูญเสียน้อยกว่า

ช่วงความถี่บนโดยประมาณในหน่วยกิกะเฮิรตซ์สำหรับซีรีย์ตัวเชื่อมต่อทั่วไปที่ใช้ในระบบ RF

อะแดปเตอร์โคแอกเซียล RF ทำอะไรแตกต่างออกไป

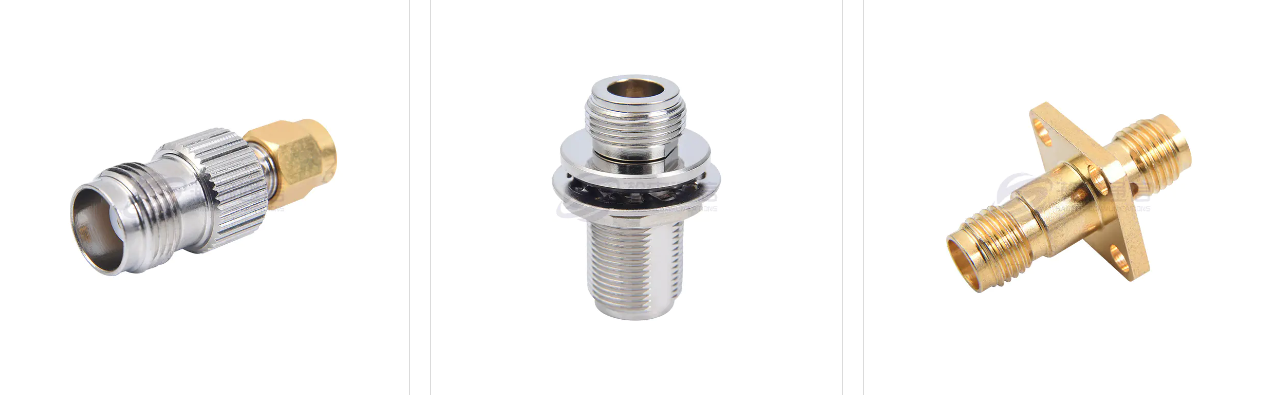

อะแดปเตอร์โคแอกเชียล RF เป็นส่วนประกอบขนาดสั้นที่ไม่ต้องต่อสายเคเบิลซึ่งสร้างขึ้นเพื่อเชื่อมต่ออินเทอร์เฟซของตัวเชื่อมต่อที่ไม่ตรงกันสองตัวเข้าด้วยกัน อาจแปลงซีรีส์ตัวเชื่อมต่อหนึ่งเป็นอีกซีรีส์หนึ่ง เปลี่ยนเพศจากชายเป็นหญิง หรือเปลี่ยนอินเทอร์เฟซแบบตรงเป็นมุมฉากหรือรูปแบบการติดตั้งหน้าแปลน เนื่องจากไม่มีสายเคเบิลในตัว อะแดปเตอร์โคแอกเซียลจึงมักเป็นวิธีที่เร็วที่สุดในการแก้ไขอินเทอร์เฟซที่ไม่ตรงกันซึ่งพบระหว่างการติดตั้งหรือการทดสอบ

การกำหนดค่าอะแดปเตอร์ทั่วไป

อะแดปเตอร์แปลงซีรีส์ที่เปลี่ยนมาตรฐานของตัวเชื่อมต่อหนึ่งไปเป็นอีกตัวเชื่อมต่อหนึ่ง เช่น N-Type เป็น SMA
อะแดปเตอร์เปลี่ยนเพศที่เปลี่ยนชายเป็นหญิงหรือหญิงเป็นหญิงสำหรับซีรี่ส์ที่กำหนด
อะแดปเตอร์มุมขวาที่เปลี่ยนเส้นทางสายเคเบิลในกล่องอุปกรณ์ที่คับแคบ
รูปแบบอะแดปเตอร์โคแอกเซียลแบบเมาท์หน้าแปลนที่โบลต์เข้ากับแผงอุปกรณ์โดยตรงสำหรับจุดเชื่อมต่อคงที่

ผู้ซื้อที่ทำงานเกี่ยวกับสายป้อนเสาอากาศมักจะระบุอะแดปเตอร์โคแอกเชียล RF สำหรับระบบเสาอากาศที่การเชื่อมต่อแผงคงที่จำเป็นต้องเป็นไปตามมาตรฐานสายเคเบิลแยกต่างหาก ในขณะที่สภาพแวดล้อมในห้องปฏิบัติการมักต้องใช้อะแดปเตอร์ RF สำหรับอุปกรณ์ทดสอบไมโครเวฟ ซึ่งความแม่นยำและการสูญเสียการแทรกต่ำมีความสำคัญทั้งคู่

การกำหนดค่าและการใช้งานอะแดปเตอร์โคแอกเชียล RF ชายกับหญิง

เพศของตัวเชื่อมต่อหมายถึงว่าตัวเชื่อมต่อมีหมุดตรงกลางที่เปิดเผยหรือที่เรียกว่าตัวผู้หรือซ็อกเก็ตรับหรือที่เรียกว่าตัวเมีย ก อะแดปเตอร์โคแอกเซียล RF ชายกับหญิง เปลี่ยนเพศที่ปลายด้านหนึ่งของการเชื่อมต่อโดยไม่ต้องใช้สายเคเบิลใหม่ ซึ่งทำให้เป็นหนึ่งในประเภทอะแดปเตอร์ที่ได้รับการร้องขอมากที่สุดในงานติดตั้งและซ่อมแซม

เมื่ออะแดปเตอร์เปลี่ยนเพศช่วยแก้ปัญหาความไม่ตรงกัน

การกำหนดค่านี้เกิดขึ้นบ่อยที่สุดเมื่อสายเคเบิลสองเส้นสิ้นสุดในขั้วต่อตัวผู้และจำเป็นต้องเชื่อมต่อโดยตรง หรือเมื่อเพศของสายเคเบิลไม่ตรงกับพอร์ตอุปกรณ์ที่จำเป็นต้องเชื่อมต่อด้วย แทนที่จะเปลี่ยนชุดสายเคเบิล ช่างเทคนิคสามารถเสียบอะแดปเตอร์ขนาดเล็กและทำการเชื่อมต่อให้เสร็จสิ้นที่ไซต์งานได้

รูปแบบอะแดปเตอร์โคแอกเซียล RF แบบชายกับหญิงทั่วไปและตำแหน่งที่ใช้โดยทั่วไป
รูปแบบ	การเปลี่ยนแปลงอินเทอร์เฟซ	การใช้งานทั่วไป
ตรงชายกับหญิง	ซีรีย์เดียวกันเพศเท่านั้น	การเชื่อมต่อสายเคเบิลปลายตัวผู้สองตัว
มุมขวาชายกับหญิง	ซีรีส์ เพศ และมุมเดียวกัน	กล่องหุ้มแน่นหนาและมีระยะห่างของสายเคเบิลจำกัด
ข้ามซีรีส์ชายกับหญิง	ซีรีส์และเพศรวมกัน	อุปกรณ์แบบผสมสร้างขึ้นตามมาตรฐานที่แตกต่างกัน

เพื่อเปรียบเทียบว่าอะแดปเตอร์โคแอกเชียล RF แตกต่างจากตัวเชื่อมต่อและชุดสายเคเบิลแบบเต็มในด้านคุณภาพที่ใช้งานจริงอย่างไร แผนภูมิเรดาร์ด้านล่างจะแสดงทั้งสามแบบในด้านความต่อเนื่องของเส้นทางสัญญาณ ความยืดหยุ่นของอินเทอร์เฟซ ความเรียบง่ายในการติดตั้ง ความทนทานทางกล และความครอบคลุมของช่วงความถี่

สเกลการเปรียบเทียบตั้งแต่ 0 ถึง 10 สำหรับตัวเชื่อมต่อ RF, อะแดปเตอร์โคแอกเซียล RF และการประกอบสายเคเบิลในลำดับความสำคัญทั่วไป

อะแดปเตอร์หน้าแปลน 4 รู: การใช้งานแบบติดตั้งบนแผง

A อะแดปเตอร์แปลน 4 รู ใช้รูยึดสี่รูที่จัดเรียงไว้รอบๆ ตัวตัวเชื่อมต่อเพื่อให้สามารถยึดเข้ากับแผงอุปกรณ์หรือแผงกั้นได้โดยตรง สิ่งนี้จะสร้างจุดเชื่อมต่อคงที่และทนทานต่อการสั่นสะเทือน แทนที่จะเป็นข้อต่อสายเคเบิลแบบลอยอิสระ ซึ่งมีความสำคัญในอุปกรณ์ที่มองเห็นการเคลื่อนไหวสม่ำเสมอ การเปลี่ยนแปลงของอุณหภูมิ หรือการสัมผัสกลางแจ้ง

โดยทั่วไปจะใช้รูปแบบการติดตั้งนี้

อุปกรณ์สถานีฐาน แผงการบินและอวกาศ และชั้นวางอุปกรณ์ทดสอบมักใช้อะแดปเตอร์หน้าแปลน 4 รู เนื่องจากรูปแบบสลักเกลียวช่วยให้ขั้วต่ออยู่ในแนวเดียวกันภายใต้วงจรการเชื่อมต่อและตัดการเชื่อมต่อสายเคเบิลซ้ำๆ ระยะห่างของสลักเกลียวเป็นมาตรฐานภายในซีรีส์ตัวเชื่อมต่อที่กำหนด จึงสามารถวางแผนการตัดแผงได้ก่อนที่ฮาร์ดแวร์จะมาถึงไซต์งาน รูปแบบหน้าแปลนนี้จับคู่กับอินเทอร์เฟซ N-Type และ 7/16 DIN บ่อยครั้งบนโครงสร้างสถานีฐาน และกับอินเทอร์เฟซ SMA หรือ TNC บนแผงทดสอบและการวัดขนาดเล็ก

การวางแผนการตัดแผงรอบอะแดปเตอร์แปลน

ความหนาของแผงและระยะห่างของรูโบลต์ทั้งสองจำเป็นต้องตรงกับข้อกำหนดหน้าแปลนก่อนการติดตั้ง เนื่องจากการคัตเอาต์ที่ไม่ตรงกันอาจทำให้ตัวเชื่อมต่ออยู่ในมุมหรือไม่สามารถวางชิดกับพื้นผิวแผงได้จนสุด การยืนยันขนาดเหล่านี้กับซัพพลายเออร์ก่อนตัดแผง จะช่วยหลีกเลี่ยงการทำงานซ้ำในกำหนดการติดตั้งในภายหลัง

การเปรียบเทียบอะแดปเตอร์โคแอกเชียล RF ตัวเชื่อมต่อ RF และชุดสายเคเบิล

ส่วนประกอบทั้งสามนี้มักจะถูกจัดกลุ่มเข้าด้วยกัน แม้ว่าส่วนประกอบแต่ละส่วนจะมีบทบาทที่แตกต่างกันภายในเส้นทางสัญญาณก็ตาม ตารางด้านล่างแสดงฟังก์ชันหลักและกรณีการใช้งานทั่วไป

การเปรียบเทียบทั่วไปของตัวเชื่อมต่อ RF, อะแดปเตอร์โคแอกเชียล RF และชุดสายเคเบิลภายในเส้นทางสัญญาณทั่วไป
ส่วนประกอบ	ฟังก์ชั่นหลัก	กรณีการใช้งานทั่วไป	ต้องใช้สายเคเบิล
ขั้วต่อ RF	ยุติสายเคเบิลหรือพอร์ตเพื่อทำให้เส้นทางสัญญาณสมบูรณ์	ปลายสายเคเบิล พอร์ตอุปกรณ์ ขั้วต่อเสาอากาศ	ติดโดยตรง
อะแดปเตอร์โคแอกเชียล RF	รวมคอนเนคเตอร์สองประเภทที่ไม่ตรงกันโดยไม่ต้องใช้สายเคเบิล	การแปลงอินเทอร์เฟซระหว่างมาตรฐานที่แตกต่างกัน	ไม่
การประกอบสายเคเบิล	นำสัญญาณระหว่างสองจุดที่แยกจากกัน	การวิ่งระยะไกลและการเชื่อมโยงสถานีฐาน	ใช่

วิธีเลือกระหว่างอะแดปเตอร์และตัวเชื่อมต่อสำหรับโปรเจ็กต์

การตัดสินใจในการจัดหาส่วนใหญ่ขึ้นอยู่กับว่ามีอินเทอร์เฟซไม่ตรงกันอยู่แล้ว หรือระบบได้รับการออกแบบตั้งแต่เริ่มต้นหรือไม่ ประเด็นต่อไปนี้ช่วยแยกทั้งสองสถานการณ์ออกจากกัน

หากสายเคเบิลสิ้นสุดด้วยขั้วต่อประเภทหนึ่งอยู่แล้วและอุปกรณ์ใช้อีกประเภทหนึ่ง อะแดปเตอร์โคแอกเซียล RF จะปิดช่องว่างนั้นโดยตรง
หากมีการสร้างชุดสายเคเบิลใหม่ ควรเลือกตัวเชื่อมต่อให้ตรงกับพอร์ตอุปกรณ์ตั้งแต่เริ่มต้น
สำหรับอุปกรณ์ที่ติดตั้งบนแผง อะแดปเตอร์หน้าแปลน 4 รูจะยึดอินเทอร์เฟซไว้คงที่ในขณะที่สายเคเบิลยังคงถอดออกได้
สำหรับงานที่มีความถี่สูง เช่น การใช้งานอะแดปเตอร์ rf ความถี่สูง การจับคู่อิมพีแดนซ์และซีรีย์ตัวเชื่อมต่อมีความสำคัญมากกว่าการตั้งค่าการทดสอบความถี่ต่ำ

ความถี่และอิมพีแดนซ์ยังมาก่อน

ไม่ว่าส่วนประกอบจะเป็นอะแดปเตอร์หรือตัวเชื่อมต่อก็ตาม อัตราอิมพีแดนซ์และความถี่ยังคงเป็นจุดเริ่มต้นสำหรับการเลือกใดๆ ระบบการสื่อสารและการทดสอบส่วนใหญ่สร้างมาตรฐานให้กับอิมพีแดนซ์ 50 โอห์ม ดังนั้นการยืนยันว่าอะแดปเตอร์ RF สำหรับอุปกรณ์ทดสอบไมโครเวฟหรืออะแดปเตอร์ RF สำหรับอุปกรณ์สื่อสาร 5G ตรงกับอิมพีแดนซ์ของส่วนที่เหลือของระบบ เพื่อหลีกเลี่ยงปัญหาการสะท้อนและการสูญเสียสัญญาณในภายหลังในการตั้งค่า

การจัดหาอะแดปเตอร์โคแอกเซียล RF จากผู้ผลิต

ผู้ซื้อที่ทำงานร่วมกับซัพพลายเออร์อะแดปเตอร์โคแอกเชียล RF มักจะมองหาซีรี่ส์ตัวเชื่อมต่อที่สอดคล้องกัน เพศที่ยืดหยุ่น และการกำหนดค่าการติดตั้ง และการสนับสนุนสำหรับรุ่นเฉพาะของโครงการ การจัดหาจากผู้ผลิตอะแดปเตอร์โคแอกเชียล rf แบบกำหนดเองจะมีประโยชน์อย่างยิ่งเมื่อโปรเจ็กต์ต้องการการกำหนดค่าที่อยู่นอกรายการแค็ตตาล็อกมาตรฐาน เช่น รูปแบบสลักเกลียวหน้าแปลนเฉพาะ หรือการแปลงซีรี่ส์ที่ไม่ธรรมดา

Ningbo Hanson Communication Technology Co., Ltd. เป็นผู้ผลิตอะแดปเตอร์โคแอกเซียล RF ชายหญิงจีนและโรงงานอะแดปเตอร์แปลน 4 รูขายส่งด้วยประสบการณ์มากกว่า 30 ปีในตัวเชื่อมต่อโคแอกเซียล RF อะแดปเตอร์และชุดสายเคเบิล บริษัทดำเนินการเวิร์กช็อปการตัดเฉือน เวิร์กช็อปการชุบด้วยไฟฟ้า และเวิร์กช็อปการประกอบของตนเอง โดยได้รับการสนับสนุนจากเครือข่ายซัพพลายเออร์ที่มั่นคง ผลิตภัณฑ์หลักประกอบด้วยตัวเชื่อมต่อโคแอกเซียล RF อะแดปเตอร์ ชุดสายเคเบิลความถี่สูง และชุดสายเคเบิลอินเตอร์โมดูเลชั่นต่ำ ควบคู่ไปกับโครงสร้างที่ปรับแต่งตามความต้องการเฉพาะของโครงการ ผลิตภัณฑ์เหล่านี้รองรับการใช้งานด้านการบินและอวกาศ สถานีฐานการสื่อสาร และอุปกรณ์ทางการแพทย์ รวมถึงด้านเทคนิคอื่นๆ

ความต้องการอะแดปเตอร์โคแอกเชียล RF มีแนวโน้มที่จะติดตามกิจกรรมการสร้างเครือข่าย แทนที่จะคงที่ตลอดทั้งปี โดยเฉพาะอย่างยิ่งรอบการปรับใช้โครงสร้างพื้นฐาน 5G แผนภูมิเส้นด้านล่างแสดงถึงรูปแบบอุปสงค์ทั่วไปโดยอิงตามขั้นตอนการสั่งซื้อโดยทั่วไปซึ่งเชื่อมโยงกับกิจกรรมการขยายเครือข่ายล่าสุด

ดัชนีความต้องการสัมพัทธ์ในช่วง 12 เดือน ซึ่งสะท้อนถึงรูปแบบทั่วไปที่เชื่อมโยงกับกิจกรรมการใช้งานเครือข่าย

ข้อควรพิจารณาในทางปฏิบัติเมื่อทำการจัดหาอะแดปเตอร์โคแอกเซียล RF แบบกำหนดเอง

การตรวจสอบเล็กน้อยมีแนวโน้มที่จะทำให้การตัดสินใจในการจัดหาราบรื่นยิ่งขึ้น ไม่ว่าใบสั่งจะเป็นการกำหนดค่าเดียวหรือการจัดการการจัดหาอย่างต่อเนื่อง

ตรวจสอบซีรี่ส์ตัวเชื่อมต่อที่แน่นอนทั้งสองด้านของอินเทอร์เฟซ เนื่องจากตัวเชื่อมต่อที่มีลักษณะคล้ายกันจากซีรีส์ต่างๆ แทบจะไม่สามารถใช้งานร่วมกันได้หากไม่มีอะแดปเตอร์

จับคู่อิมพีแดนซ์ในเส้นทางสัญญาณเต็ม โดยรักษาอะแดปเตอร์โคแอกเชียล 50 โอห์ม จับคู่กับอุปกรณ์ที่สร้างขึ้นให้เป็นมาตรฐานเดียวกัน

ระบุเพศและรูปแบบการติดตั้งอย่างชัดเจน โดยเฉพาะอย่างยิ่งสำหรับการสั่งซื้ออะแดปเตอร์แปลน 4 รู ซึ่งรูปแบบสลักเกลียวและความหนาของแผงส่งผลต่อความพอดี

แบ่งปันช่วงความถี่ที่ต้องการไว้ล่วงหน้า เนื่องจากส่วนประกอบที่ได้รับการจัดอันดับสำหรับการใช้งานความถี่ต่ำกว่าอาจทำงานได้ไม่ดีในการใช้งานอะแดปเตอร์ rf ความถี่สูง

การทำงานร่วมกับซัพพลายเออร์ในการสร้างแบบกำหนดเอง

การแบ่งปันภาพวาด ตัวอย่างอ้างอิง หรือหมายเลขชิ้นส่วนตัวเชื่อมต่อที่มีอยู่ในช่วงต้นของกระบวนการจัดหาช่วยให้ผู้ผลิตยืนยันความเข้ากันได้ก่อนเริ่มการผลิต ซึ่งช่วยลดโอกาสที่การกำหนดค่าที่ไม่ตรงกันจะมาถึงไซต์งาน

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างอะแดปเตอร์ RF และตัวเชื่อมต่อ RF

อะแดปเตอร์โคแอกเชียล RF เชื่อมต่อตัวเชื่อมต่อที่ไม่ตรงกันสองตัวเข้าด้วยกันโดยไม่ต้องใช้สายเคเบิล ในขณะที่ตัวเชื่อมต่อ RF จะยุติสายเคเบิลหรือพอร์ตเพื่อทำให้เส้นทางสัญญาณสมบูรณ์

อะแดปเตอร์โคแอกเชียล RF แบบตัวผู้ถึงตัวเมียทำหน้าที่อะไร

อะแดปเตอร์โคแอกเชียล RF ชายกับหญิงจะกลับเพศของตัวเชื่อมต่อที่ปลายด้านหนึ่งของการเชื่อมต่อ โดยปล่อยให้สายเคเบิลปลายชายสองตัวเชื่อมต่อกันโดยไม่ต้องประกอบสายเคเบิลใหม่

อะแดปเตอร์แปลน 4 รูใช้ทำอะไร

อะแดปเตอร์แปลน 4 รูยึดเข้ากับแผงอุปกรณ์โดยใช้รูยึด 4 รู ทำให้เกิดจุดเชื่อมต่อคงที่สำหรับสถานีฐานและการสร้างอุปกรณ์ทดสอบ

อะแดปเตอร์โคแอกเซียล RF สามารถปรับแต่งให้เหมาะกับการใช้งานเฉพาะได้

โดยทั่วไปแล้ว ผู้ผลิตอะแดปเตอร์โคแอกเซียล rf แบบกำหนดเองจะสามารถปรับซีรีส์ เพศ และรูปแบบการติดตั้งตามแบบโครงการหรือตัวอย่างอ้างอิง

โดยทั่วไปผู้ผลิตอะแดปเตอร์โคแอกเซียล RF จะสนับสนุนปริมาณการสั่งซื้อเท่าใด

การทำงานร่วมกับผู้ผลิตอะแดปเตอร์ rf ที่ผู้ซื้อในจีนไว้วางใจ ปริมาณการสั่งซื้อมักจะปรับเปลี่ยนตามความซับซ้อนของชิ้นส่วนและความพร้อมของวัสดุสำหรับการกำหนดค่าแต่ละรายการ

ผู้ผลิตจะตรวจสอบคุณภาพอะแดปเตอร์โคแอกเซียล RF ก่อนจัดส่งอย่างไร

โดยทั่วไปการตรวจสอบจะดำเนินการในการตรวจสอบวัสดุที่เข้ามา การตรวจสอบการผลิตตามกระบวนการ และขั้นตอนการตรวจสอบขั้นสุดท้ายก่อนที่จะบรรจุชิ้นส่วนเพื่อการขนส่ง
