อะไรคือความผิดปกติทั่วไปของตัวเชื่อมต่อ RF?

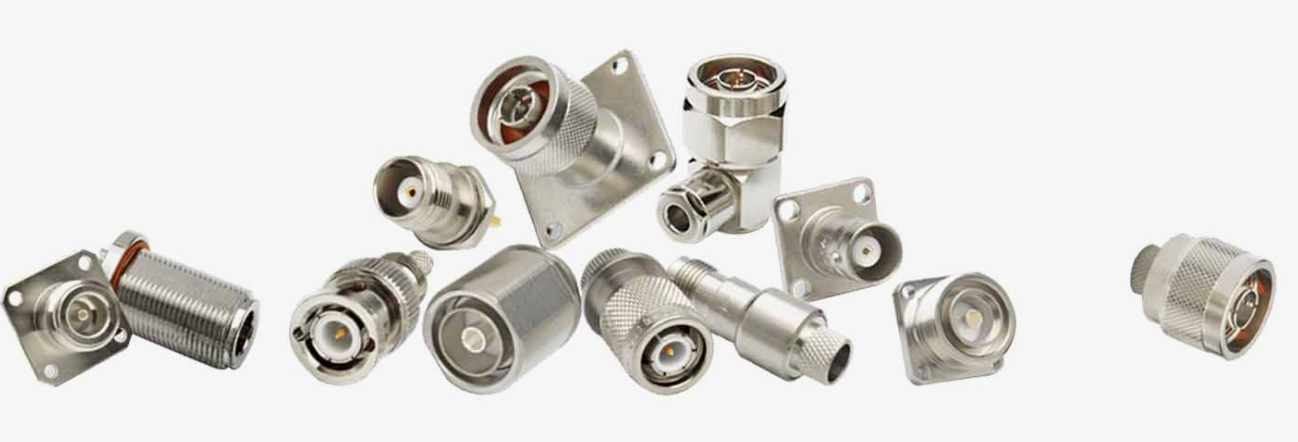

ขั้วต่อความถี่วิทยุ (RF) มีบทบาทสำคัญในการสื่อสารและอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยเฉพาะอย่างยิ่งในการส่งสัญญาณความถี่สูง ไม่ว่าจะเป็นในการสื่อสารไร้สาย เครือข่าย 5G การสื่อสารผ่านดาวเทียม หรือแอปพลิเคชัน เช่น ระบบกระจายเสียง โทรทัศน์ และระบบเรดาร์ ตัวเชื่อมต่อ RF จะต้องรับประกันความเสถียรและความสมบูรณ์ของสัญญาณ อย่างไรก็ตาม ในการใช้งานจริง ขั้วต่อ RF อาจพบข้อผิดพลาดต่างๆ ที่ส่งผลต่อการทำงานปกติของอุปกรณ์

1. ทั่วไป ขั้วต่อ RF ความผิดพลาด
(1) การลดทอนสัญญาณ
ปรากฏการณ์ข้อผิดพลาด: การลดทอนสัญญาณมักจะปรากฏเป็นการสูญเสียความแรงของสัญญาณลดลงหรือทั้งหมด ส่งผลให้คุณภาพการสื่อสารลดลง เช่น เสียงไม่ชัดเจนหรือวิดีโอติดขัด

สาเหตุ:
ขั้วต่อเสียหายหรือเก่า ส่งผลให้การสัมผัสไม่ดี
วัสดุหรือการออกแบบขั้วต่อไม่เหมาะสมกับช่วงความถี่ในการส่ง
สายสัญญาณไม่เหมาะสมหรือการใช้สายเชื่อมต่อคุณภาพต่ำ

(2) การติดต่อไม่ดี
ปรากฏการณ์ข้อผิดพลาด: การสัมผัสที่ไม่ดีมักทำให้การส่งสัญญาณไม่เสถียร การตัดการเชื่อมต่อบ่อยครั้ง หรือไม่มีสัญญาณ

สาเหตุ:
หน้าสัมผัสที่ไม่สมบูรณ์ระหว่างปลั๊กคอนเนคเตอร์และเต้ารับ
หมุดที่เสียหายบนปลั๊กหรือเต้ารับ ขัดขวางการเชื่อมต่อไฟฟ้าที่ดีกับปลายอีกด้าน
ด้ายหลวมหรือล็อคไม่สมบูรณ์

(3) การสะท้อนสัญญาณความถี่สูง
ปรากฏการณ์ข้อผิดพลาด: การสะท้อนสัญญาณอาจทำให้เกิดการบิดเบือนการส่งสัญญาณ โดยแสดงเป็นการรบกวนบ่อยครั้ง เสียงรบกวน หรือปัญหาเสียงก้อง ซึ่งส่งผลต่อประสิทธิภาพของอุปกรณ์

สาเหตุ:
การจับคู่อิมพีแดนซ์ของตัวเชื่อมต่อไม่ดี ไม่สามารถจับคู่อิมพีแดนซ์ของสายเคเบิลหรือส่วนประกอบการเชื่อมต่ออื่นๆ ได้
การออกแบบตัวเชื่อมต่อที่ไม่สมเหตุสมผล ทำให้เกิดการสะท้อนระหว่างการส่งสัญญาณ
การเชื่อมต่อที่หลวมหรือช่องว่างอากาศที่ข้อต่อ ทำให้เกิดการลดทอนสัญญาณและการสะท้อนกลับ

(4) ไฟฟ้าลัดวงจรหรือวงจรเปิด
ปรากฏการณ์ข้อผิดพลาด: ไฟฟ้าลัดวงจรอาจทำให้เกิดกระแสเกิน ทำลายวงจร และอาจส่งผลให้อุปกรณ์ขัดข้องได้ วงจรเปิดจะทำให้ไม่สามารถส่งสัญญาณได้อย่างสมบูรณ์

สาเหตุ:
ความเสียหายต่อส่วนประกอบโลหะภายในของตัวเชื่อมต่อ ขัดขวางเส้นทางนำไฟฟ้า
หมุดขั้วต่อหักหรือข้อต่อบัดกรีไม่ดี
การติดตั้งที่ไม่เหมาะสมหรือการสั่นสะเทือนที่รุนแรงทำให้เกิดการเคลื่อนตัวของส่วนประกอบตัวเชื่อมต่อภายใน

(5) ความเสียหายที่เกิดจากปัจจัยด้านสิ่งแวดล้อม
ปรากฏการณ์ข้อผิดพลาด: ในสภาพแวดล้อมกลางแจ้งหรือในสภาพแวดล้อมพิเศษ ขั้วต่ออาจได้รับผลกระทบจากสภาพอากาศ ความชื้น หรือสารที่มีฤทธิ์กัดกร่อน ส่งผลให้ประสิทธิภาพลดลงหรือเกิดความล้มเหลวโดยสิ้นเชิง เหตุผล:
การสัมผัสกับสภาพแวดล้อมที่รุนแรงเป็นเวลานานอาจทำให้เกิดออกซิเดชัน การกัดกร่อน หรือการกัดกร่อนของสเปรย์เกลือของขั้วต่อได้
อุณหภูมิสูง อุณหภูมิต่ำ หรือสภาวะชื้นอาจส่งผลต่อประสิทธิภาพการซีลของขั้วต่อ

2. วิธีการแก้ไขความล้มเหลวของตัวเชื่อมต่อ RF
(1) การแก้ไขปัญหาการลดทอนสัญญาณ
โซลูชั่น:
ตรวจสอบคุณภาพของตัวเชื่อมต่อ: ตรวจสอบตัวเชื่อมต่ออย่างสม่ำเสมอเพื่อดูอายุหรือความเสียหาย โดยเฉพาะอย่างยิ่งในการใช้งานส่งสัญญาณความถี่สูง ตัวเชื่อมต่อที่มีอายุมากอาจทำให้สัญญาณสูญหายหรือลดทอนลงได้
ใช้ตัวเชื่อมต่อคุณภาพสูง: ตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อ RF ที่ใช้ได้รับการออกแบบสำหรับช่วงความถี่ของระบบปัจจุบัน และใช้วัสดุที่มีลักษณะการส่งผ่านที่ดี เช่น การชุบโลหะและวัสดุที่เป็นสื่อกระแสไฟฟ้าสูง
ตรวจสอบการจับคู่สายเคเบิล: ตรวจสอบให้แน่ใจว่าอิมพีแดนซ์ของขั้วต่อและสายเคเบิลตรงกัน มาตรฐานความต้านทานทั่วไปคือ 50Ω และ 75Ω เลือกชุดสายเคเบิลและตัวเชื่อมต่อที่เหมาะสม

(2) การปรับปรุงการติดต่อที่ไม่ดี
โซลูชั่น:
ใส่ขั้วต่อกลับเข้าไปใหม่: ตรวจสอบให้แน่ใจว่าปลั๊กขั้วต่อและเต้ารับสัมผัสกันอย่างสมบูรณ์ ค่อยๆ หมุนปลั๊กเพื่อให้แน่ใจว่าเสียบเข้าจนสุดแล้ว
ตรวจสอบหมุดของตัวเชื่อมต่อ: ตรวจสอบหมุดโลหะของตัวเชื่อมต่อเป็นประจำเพื่อดูการสึกหรอ การโค้งงอ หรือความเสียหาย หากพบปัญหา ให้เปลี่ยนหรือซ่อมแซมทันที
ขันสกรูให้แน่น: สำหรับขั้วต่อ RF แบบเกลียว ตรวจสอบให้แน่ใจว่าได้ขันน็อตและชิ้นส่วนที่เป็นเกลียวให้แน่นเพื่อป้องกันการสัมผัสที่ไม่ดีเนื่องจากการหลวม

(3) การแก้ปัญหาการสะท้อนสัญญาณความถี่สูง
โซลูชั่น:
ตรวจสอบการจับคู่อิมพีแดนซ์: ตรวจสอบให้แน่ใจว่าอิมพีแดนซ์ของขั้วต่อ RF, สายโคแอกเชียล และส่วนประกอบอื่นๆ สอดคล้องกัน ความต้านทานที่ไม่ตรงกันอาจทำให้เกิดการสะท้อนของสัญญาณและการบิดเบือนสัญญาณที่เพิ่มขึ้น
ใช้ขั้วต่อและอุปกรณ์เสริมที่เหมาะสม: เลือกขั้วต่อที่ตรงกับอิมพีแดนซ์ของสายเคเบิลและอุปกรณ์ โดยหลีกเลี่ยงการใช้ส่วนประกอบที่มีอิมพีแดนซ์ต่างกัน
ตรวจสอบการเชื่อมต่อที่แน่นหนา: ตรวจสอบว่าขั้วต่อสัมผัสกันเต็มที่และไม่หลวม หลีกเลี่ยงช่องว่างอากาศที่อาจทำให้เกิดการสะท้อน

(4) การแก้ไขไฟฟ้าลัดวงจรหรือวงจรเปิด
โซลูชั่น:
ตรวจสอบด้านในของขั้วต่อ: หากไฟฟ้าลัดวงจรหรือวงจรเปิดเกิดขึ้น ให้ตรวจสอบด้านในของขั้วต่อเพื่อดูความเสียหายที่ชัดเจน เช่น หมุดหัก การลัดวงจร หรือการหลวม
เปลี่ยนขั้วต่อที่เสียหาย: สำหรับข้อผิดพลาดในการลัดวงจรหรือวงจรเปิดที่ไม่สามารถซ่อมแซมได้ ให้เปลี่ยนขั้วต่อ RF ที่เสียหายทันที
ใส่ใจกับการติดตั้งที่ถูกต้อง: ตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามขั้นตอนการทำงานที่ถูกต้องระหว่างการติดตั้ง เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการทำงานที่ไม่เหมาะสม

(5) การปกป้องขั้วต่อจากความเสียหายต่อสิ่งแวดล้อม
โซลูชั่น:
เลือกขั้วต่อกันน้ำและทนต่อการกัดกร่อน: หากจำเป็นต้องใช้ขั้วต่อกลางแจ้งหรือในสภาพแวดล้อมที่รุนแรง ให้เลือกขั้วต่อที่มีคุณสมบัติกันน้ำ กันฝุ่น และทนต่อการกัดกร่อน เช่น ขั้วต่อที่มีระดับการป้องกัน IP67 หรือ IP68
ใช้สารเคลือบหลุมร่องฟัน: ใช้สารเคลือบหลุมร่องฟันที่เหมาะสมกับส่วนต่อประสานของตัวเชื่อมต่อเพื่อป้องกันความชื้น ฝน หรือสเปรย์เกลือไม่ให้เข้าไป
การทำความสะอาดและการตรวจสอบเป็นประจำ: ในระหว่างการใช้งาน ให้ทำความสะอาดขั้วต่อและส่วนเชื่อมต่อสายเคเบิลเป็นประจำเพื่อให้แน่ใจว่าไม่มีการสะสมสิ่งสกปรก น้ำมัน หรือเกลือ
