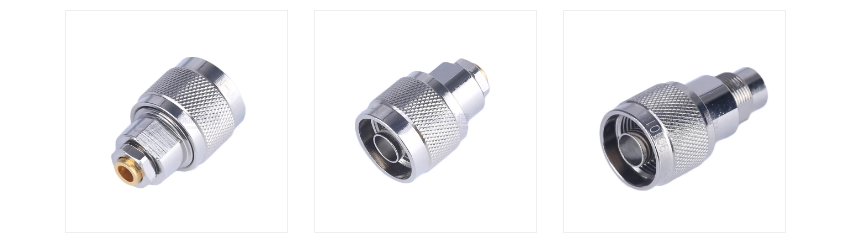

ตัวเชื่อมต่อโคแอกเซียล RF ชนิด N คืออะไร

ที่ ขั้วต่อโคแอกเซียล RF ชนิด N เป็นตัวเชื่อมต่อโคแอกเซียล RF แบบเกลียวสากล ออกแบบโดย Paul Neill แห่ง Bell Labs ในปี 1940 ("N" นำมาจากอักษรตัวแรกของนามสกุลของเขา) มีลักษณะของกำลังสูง การสูญเสียต่ำ และความถี่สูง และมีการใช้กันอย่างแพร่หลายในการสื่อสาร เรดาร์ เครื่องมือทดสอบ และสาขาอื่นๆ

1. คุณสมบัติหลักของตัวเชื่อมต่อ N-type
(1) ช่วงความถี่
ประเภทมาตรฐาน: 0 ~ 11 GHz (บางรุ่นที่มีความแม่นยำสามารถเข้าถึง 18 GHz)
ประเภทประสิทธิภาพสูง (เช่น ประเภท N ที่มีความแม่นยำ): รองรับสูงสุด 18 GHz หรือสูงกว่านั้น (เช่น 40 GHz)

(2) การจับคู่อิมพีแดนซ์
50Ω (กระแสหลัก ใช้สำหรับการสื่อสารและอุปกรณ์ทดสอบ)
75Ω (พบน้อยกว่า ใช้ในสถานการณ์เฉพาะ เช่น การส่งสัญญาณวิดีโอ)

(3) การแบกพลังงานสูง
กำลังเฉลี่ย: หลายร้อยวัตต์ถึงกิโลวัตต์ (ขึ้นอยู่กับความถี่และการออกแบบ)
กำลังไฟฟ้าสูงสุด: สูงสุดหลายสิบกิโลวัตต์ (การใช้พัลส์สั้น)

(4) ความทนทาน
โครงสร้างข้อต่อแบบเกลียว (เสถียรกว่า BNC) และต้านทานแรงสั่นสะเทือนที่แข็งแกร่ง
เปลือกโลหะ (ทองเหลือง/สเตนเลส) ช่วยป้องกันคลื่นแม่เหล็กไฟฟ้าได้ดี

(5) การสูญเสียต่ำ
การสูญเสียการแทรก: <0.1 dB@3 GHz (รุ่นคุณภาพสูง)
อัตราส่วนคลื่นนิ่ง (VSWR): <1.3:1 (ประเภทความแม่นยำสามารถเข้าถึง 1.1:1)

2. โครงสร้างของขั้วต่อชนิด N
(1) ตัวนำด้านนอก (เปลือก)
วัสดุโลหะ (ชุบทอง/ชุบเงิน/ชุบนิกเกิล) การออกแบบเกลียวช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนา
(2) ตัวนำด้านใน (พินกลาง)
การชุบทองหรือเงิน ให้หน้าสัมผัสที่มีความต้านทานต่ำ
(3) สื่อฉนวน
โดยทั่วไปแล้วจะเป็น PTFE (polytetrafluoroethylene) ทนต่ออุณหภูมิสูงและสูญเสียอิเล็กทริกต่ำ
(4) ประเภทอินเทอร์เฟซ
ตัวผู้: มีหมุดตรงกลางและเกลียวนอก
ตัวเมีย: มีรูตรงกลางและเกลียวใน

3. ประเด็นสำคัญสำหรับการเลือกขั้วต่อชนิด N
การจับคู่อิมพีแดนซ์: แนะนำให้ใช้รุ่น 50Ω (ยกเว้นในกรณีที่จำเป็นต้องใช้ 75Ω โดยเฉพาะ)
ข้อกำหนดด้านความถี่:
การใช้งานทั่วไป (<6 GHz): ชนิด N มาตรฐาน
การใช้งานความถี่สูง (>11 GHz): ชนิด N ที่มีความแม่นยำ (เช่น ซีรี่ส์ HPN)
ความเข้ากันได้ทางสิ่งแวดล้อม:
เกรดกลางแจ้ง/ทหาร: เลือกตัวเรือนสแตนเลสที่มีการซีลกันน้ำ (เช่น IP67)
การใช้งานในห้องปฏิบัติการ: รุ่นเคลือบทอง (ลดความต้านทานการสัมผัส)
ความเข้ากันได้ของอินเทอร์เฟซ:
ให้ความสนใจกับการจับคู่ตัวเชื่อมต่อแบบชายกับหญิง (เช่นอะแดปเตอร์แบบชายกับหญิง)

4. ปัญหาทั่วไปเกี่ยวกับตัวเชื่อมต่อโคแอกเซียล RF ชนิด N
(1). ขั้วต่อชนิด N สามารถแทนที่ SMA ได้หรือไม่
ใช่ แต่มีข้อด้อยอยู่บ้าง: ขั้วต่อชนิด N ให้พลังงานและความทนทานที่ดีกว่า แต่มีขนาดใหญ่กว่าและไม่เหมาะกับอุปกรณ์ขนาดเล็กที่มีความหนาแน่นสูง ขั้วต่อ SMA เหมาะสำหรับการออกแบบที่กะทัดรัดและความถี่สูง (เช่น โมดูล PCB)

(2). จะหลีกเลี่ยงความเสียหายต่อขั้วต่อชนิด N ได้อย่างไร?
การทำงานที่ถูกต้อง: จัดแนวเกลียวและขันให้แน่น (หลีกเลี่ยงการบังคับสกรูให้งอหมุดตรงกลาง) ใช้ประแจทอร์ค (แรงบิดที่แนะนำ: 15~20 in-lb)

(3) ขั้วต่อ N-type ต้องการการบำรุงรักษาเป็นประจำหรือไม่?
คำแนะนำ: ทำความสะอาดพื้นผิวสัมผัสอย่างสม่ำเสมอ (ผ้าปราศจากแอลกอฮอล์ฝุ่น) ตรวจสอบว่าเกลียวออกซิไดซ์หรือไม่ (เปลี่ยนใหม่เมื่อการชุบสึกหรอ)
