วิธีเลือกอะแดปเตอร์โคแอกเซียล RF ที่เหมาะสม？

การเลือกสิ่งที่ถูกต้อง อะแดปเตอร์โคแอกเซียล RF เป็นสิ่งสำคัญ เนื่องจากอาจเป็นปัญหาคอขวดของสัญญาณ ตัวเลือกที่ไม่เหมาะสมอาจส่งผลโดยตรงต่อประสิทธิภาพของระบบ RF ทั้งหมด ด้านล่างนี้คือคำแนะนำในการเลือกอะแดปเตอร์โคแอกเชียล RF เพื่อช่วยให้คุณตัดสินใจได้ถูกต้อง

1. พารามิเตอร์ทางไฟฟ้าที่สำคัญ (พื้นฐานประสิทธิภาพ)
พารามิเตอร์เหล่านี้กำหนดโดยตรงว่าอะแดปเตอร์สามารถรองรับความถี่และพลังงานในการทำงานของคุณหรือไม่

ความถี่ในการทำงาน:
นี่คือการพิจารณาเบื้องต้น! จำเป็นอย่างยิ่งที่จะต้องตรวจสอบให้แน่ใจว่าช่วงความถี่ที่ระบุของอะแดปเตอร์โคแอกเซียล RF ครอบคลุมความถี่การทำงานสูงสุดของระบบของคุณ
อะแดปเตอร์โคแอกเซียล RF ประเภทต่างๆ มีขีดจำกัดความถี่โดยธรรมชาติ ตัวอย่างเช่น โดยทั่วไปประเภท N จะไปสูงถึง 11GHz, SMA ถึง 18GHz/26.5GHz, 3.5 มม. ถึง 33GHz, 2.92 มม. (ประเภท K) ถึง 40GHz และ 2.4 มม. ถึง 50GHz
หลักการ: ขีดจำกัดความถี่ของอแด็ปเตอร์ที่เลือกควรสูงกว่าความถี่การทำงานสูงสุดของระบบของคุณ

ความต้านทาน:
ระบบ RF ส่วนใหญ่จะอยู่ที่ 50 โอห์ม อุปกรณ์ทีวีและอุปกรณ์กระจายเสียงบางอย่างอาจพบกับระบบ 75 โอห์ม
รับรองว่าเข้ากัน! ห้ามใช้อะแดปเตอร์ 50 โอห์มในระบบ 75 โอห์ม หรือในทางกลับกัน เนื่องจากจะทำให้อิมพีแดนซ์ไม่ตรงกันอย่างรุนแรงและการสะท้อนของสัญญาณ
อัตราส่วนคลื่นนิ่งแรงดันไฟฟ้า (VSWR): ตัวบ่งชี้หลักของคุณภาพที่ตรงกัน VSWR ที่อัตราส่วนใกล้ 1:1 จะดีกว่า แสดงว่ามีการสะท้อนน้อยลงและประสิทธิภาพการส่งผ่านสูงขึ้น
VSWR ของอะแดปเตอร์เสื่อมลงตามความถี่ที่เพิ่มขึ้น ศึกษาคู่มือผลิตภัณฑ์เพื่อให้แน่ใจว่า VSWR ตรงตามข้อกำหนดภายในย่านความถี่การทำงานของคุณ (เช่น < 1.25 ในช่วง DC-18GHz)

การสูญเสียการแทรก: การสูญเสียพลังงานเมื่อสัญญาณผ่านอะแดปเตอร์ ค่าที่ต่ำกว่าจะดีกว่า โดยเฉพาะในการใช้งานความถี่สูงและกำลังสูง

การสูญเสียส่วนใหญ่มาจากตัวนำและวัสดุอิเล็กทริก โดยทั่วไปการสูญเสียจะเพิ่มขึ้นตามความถี่ที่สูงขึ้น
กำลังไฟพิกัด: กำลังไฟเฉลี่ยสูงสุดและกำลังไฟสูงสุดที่อะแดปเตอร์สามารถรองรับได้อย่างปลอดภัย
กำลังเฉลี่ยเกี่ยวข้องกับผลกระทบด้านความร้อน พิจารณาถึงความเป็นไปได้ที่อะแดปเตอร์จะร้อนเกินไป
กำลังไฟฟ้าสูงสุดเกี่ยวข้องกับการสลายอิเล็กทริก และมีความสำคัญอย่างยิ่งในระบบพัลส์กำลังสูง
ปล่อยให้มีระยะขอบเสมอ! อย่าใช้มันที่กำลังไฟสูงสุด

2. ลักษณะทางกลและอินเทอร์เฟซ (การเชื่อมต่อทางกายภาพ)
นี่เป็นสิ่งสำคัญสำหรับการติดตั้งอะแดปเตอร์โคแอกเซียล RF ที่ถูกต้องและเชื่อถือได้ในระบบของคุณ

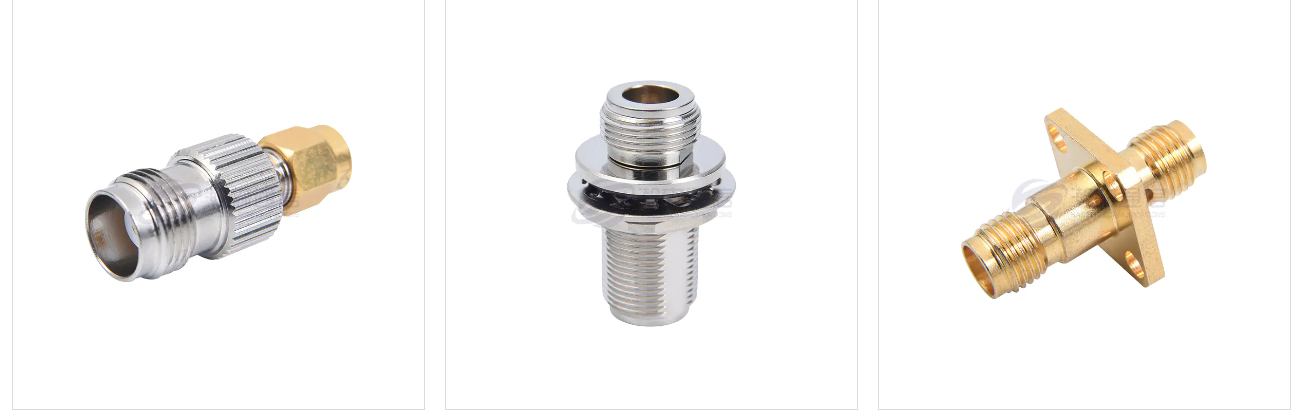

ประเภทอินเทอร์เฟซและขั้ว:
ประเภท: กำหนดประเภทของอินเทอร์เฟซที่คุณต้องการ เช่น SMA, N, BNC, TNC, 3.5 มม., 2.92 มม. (K), 2.4 มม. เป็นต้น
ขั้ว: นี่คือจุดที่ข้อผิดพลาดมักเกิดขึ้น!
ขั้วต่อตัวผู้: มีหมุดตรงกลาง/เกลียวภายใน
ขั้วต่อตัวเมีย: มีรูตรงกลาง/เกลียวภายนอก
ชุดการเชื่อมต่อ: ระบุว่าคุณต้องการการเชื่อมต่อ "ชายกับชาย" "ชายกับหญิง" หรือ "หญิงกับหญิง"

วัสดุเชื่อมต่อและการชุบ:
ตัวเสื้อ: โดยทั่วไปจะเป็นทองเหลือง สแตนเลส หรือทองเหลืองชุบนิกเกิล สแตนเลสมีความแข็งแรงและทนต่อการกัดกร่อนสูงกว่า
ตัวนำกลาง/จุดสัมผัส: โดยทั่วไปแล้วทองแดงเบริลเลียมหรือทองเหลืองชุบทอง การชุบทองให้การนำไฟฟ้าที่ดีเยี่ยม ต้านทานการเกิดออกซิเดชัน และต้านทานการสัมผัสที่เสถียร ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานส่วนใหญ่
หมายเหตุ: ในการใช้งานที่ต้องผสมพันธุ์และถอดปลั๊กบ่อยครั้ง ความแข็งของการชุบและความต้านทานต่อการเสียดสีเป็นสิ่งสำคัญ

วัสดุอิเล็กทริก: โดยทั่วไปแล้วโพลีเตตระฟลูออโรเอทิลีน (PTFE/เทฟลอน) มีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยม (การสูญเสียต่ำ) ทนต่ออุณหภูมิสูง และมีเสถียรภาพทางเคมี
ความต้องการแรงบิด: สำคัญมาก! ใช้ประแจปอนด์เพื่อขันอะแดปเตอร์ให้แน่น
การขันแน่นเกินไปจะทำให้เกลียวและซีลเสียหาย ส่งผลให้ขั้วต่อใช้งานไม่ได้
การขันให้แน่นจะส่งผลให้การสัมผัสไม่ดี อิมพีแดนซ์ไม่ต่อเนื่อง และสัญญาณรั่ว

3. สถานการณ์การใช้งานและข้อกำหนดพิเศษ
ขึ้นอยู่กับสภาพแวดล้อมการใช้งานเฉพาะของคุณ ปัจจัยต่อไปนี้อาจต้องได้รับการพิจารณาด้วย:
สภาพแวดล้อมการใช้งาน:
ห้องปฏิบัติการ/R&D: ข้อกำหนดด้านประสิทธิภาพสูงและช่วงความถี่อาจจำเป็นต้องใช้อะแดปเตอร์ที่มีความแม่นยำ

การทดสอบการผลิต: ข้อกำหนดด้านความทนทานและความสม่ำเสมอสูงอาจจำเป็นต้องใช้อะแดปเตอร์เกรดอุตสาหกรรมที่แข็งแกร่งซึ่งมีอายุการใช้งานยาวนานและถอดปลั๊กได้

กลางแจ้ง/ทหาร: จำเป็นต้องมีคุณสมบัติกันน้ำ กันฝุ่น และละอองเกลือ เลือกอะแดปเตอร์ที่มีระดับ IP และโครงสร้างสแตนเลส

อายุการผสมพันธุ์และการถอดปลั๊ก: จำนวนรอบการผสมพันธุ์และการถอดปลั๊กที่อะแดปเตอร์สามารถทนได้ก่อนที่ประสิทธิภาพจะลดลง อะแดปเตอร์ที่มีความแม่นยำสามารถใช้งานได้เพียง 500 รอบ ในขณะที่อะแดปเตอร์ประสิทธิภาพสูงสามารถใช้งานได้นับพันครั้ง เลือกตามความถี่ในการทำงานของคุณ

ความสม่ำเสมอของเฟสและแอมพลิจูด: ในระบบหลายช่องสัญญาณ (เช่น เรดาร์อาเรย์แบบแบ่งเฟส) เมื่อใช้อะแดปเตอร์เป็นคู่หรือกลุ่ม การเปลี่ยนแปลงเฟสและแอมพลิจูดของอะแด็ปเตอร์แต่ละตัวจะต้องสอดคล้องกันมากที่สุด ในกรณีนี้ จำเป็นต้องใช้อะแดปเตอร์ที่มีความแม่นยำสูงซึ่งมี "การจับคู่เฟส" หรือ "ประสิทธิภาพที่สม่ำเสมอ"
