ข้อผิดพลาดทั่วไปที่ต้องทำเมื่อติดตั้งขั้วต่อ SMA คืออะไร?

ขั้วต่อ SMA เป็นหนึ่งในตัวเชื่อมต่อโคแอกเซียลที่ใช้กันทั่วไปและใช้กันอย่างแพร่หลายในการใช้งาน RF ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์สื่อสาร ระบบไมโครเวฟ เสาอากาศ เครื่องมือทดสอบ GPS เรดาร์ และระบบความถี่สูงอื่นๆ แม้ว่าโครงสร้างของตัวเชื่อมต่อ SMA จะดูเรียบง่าย แต่ข้อผิดพลาดเล็กน้อยระหว่างการติดตั้งหรือการเชื่อมต่อก็อาจส่งผลให้สัญญาณลดทอน ค่า VSWR ที่เพิ่มขึ้น การสัมผัสที่ไม่ดี และแม้กระทั่งอุปกรณ์ทำงานผิดปกติ ดังนั้นการติดตั้งตัวเชื่อมต่อ SMA อย่างเหมาะสมจึงเป็นสิ่งสำคัญ

1. แรงบิดในการขันไม่ถูกต้อง
ผู้ใช้หลายคนมักเข้าใจผิดเมื่อติดตั้งตัวเชื่อมต่อ SMA: ไม่ว่าจะขันให้แน่นหรือขันให้แน่นจน "แน่นมาก" ทั้งสองวิธีจะทำให้เกิดปัญหา

หากขันไม่แน่นพอ อาจเกิดการสัมผัสที่ไม่ดีและการเชื่อมต่อที่ไม่เสถียร ส่งผลให้สัญญาณไวต่อการรบกวน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีการสั่นสะเทือน หัว SMA จะค่อยๆ คลายออก ซึ่งนำไปสู่การสะท้อนที่เพิ่มขึ้นและแม้กระทั่งการหยุดชะงักของสัญญาณ หากขันแน่นเกินไป จะทำให้แกนด้านในเสียหาย เกลียวเสียรูป และทำให้โครงสร้างไดอิเล็กทริกเสียหาย ส่งผลให้ประสิทธิภาพลดลงอย่างถาวร

ขั้นตอนที่ถูกต้องคือการใช้ประแจทอร์คขันให้แน่นด้วยแรงบิดมาตรฐานประมาณ 0.8 N·m ช่วยให้มั่นใจได้ถึงการสัมผัสที่ปลอดภัยพร้อมทั้งป้องกันความเสียหายทางโครงสร้าง ทำให้เป็นเครื่องมือสำคัญสำหรับการติดตั้ง RF แบบมืออาชีพ

2. การวางแนวตัวนำกลางไม่ตรง

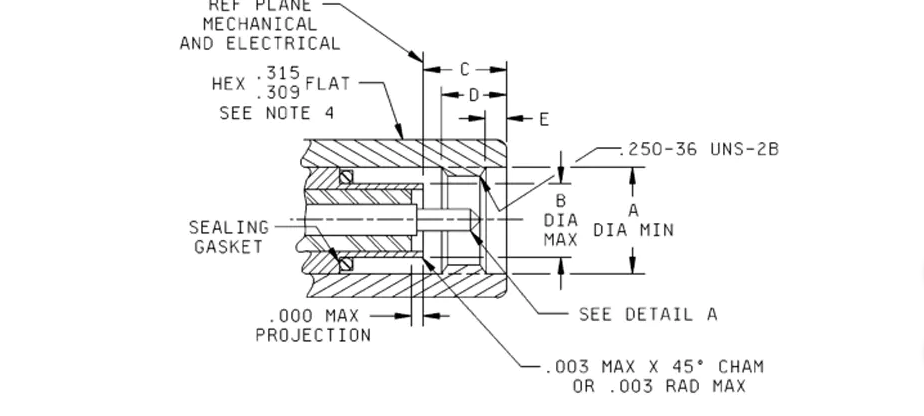

ตัวเชื่อมต่อ SMA เป็นตัวเชื่อมต่อ RF ที่มีความแม่นยำพร้อมตัวนำตรงกลางที่มีขนาดเล็กมาก (พินหรือซ็อกเก็ต) การวางตำแหน่งที่ไม่ตรงระหว่างการผสมพันธุ์และการบังคับใส่อาจทำให้พินโค้งงอและเสียรูปของซ็อคเก็ตได้ง่าย ความเสียหายประเภทนี้มักไม่สามารถแก้ไขได้และอาจไม่สามารถมองเห็นได้ด้วยตาเปล่า แต่จะนำไปสู่:
VSWR เพิ่มขึ้น
การสูญเสียสัญญาณเพิ่มขึ้น
การติดต่อไม่เสถียร
ความยากในการใส่และถอด
อายุการใช้งานของสัญญาณสั้นลงอย่างมาก
โดยเฉพาะอย่างยิ่งในอุปกรณ์ทดสอบหรือระบบความถี่สูง ความเสียหายนี้จะทำให้ประสิทธิภาพการเชื่อมต่อทั้งหมดลดลงและแก้ไขได้ยาก

ขั้นตอนที่ถูกต้องคือการจัดแนวตัวนำอย่างระมัดระวัง ค่อยๆ ใส่เข้าไป จากนั้นให้ยึดให้แน่นด้วยประแจทอร์ค อย่าใช้กำลังดุร้าย

3. การขันด้วยมือจะทำให้เศษโลหะและออกไซด์เข้าสู่ส่วนต่อประสาน
วิศวกรหลายคนขันขั้วต่อ SMA ด้วยมือเป็นประจำ โดยเฉพาะอย่างยิ่งในระหว่างการทดสอบบ่อยครั้ง ซึ่งไม่เพียงแต่ส่งผลให้แรงบิดไม่เพียงพอ แต่ยังทำให้เกิดการปนเปื้อน เช่น ฝุ่น เศษโลหะ และน้ำมันที่ผิวหนังได้ง่ายอีกด้วย อนุภาคขนาดเล็กเหล่านี้สามารถเพิ่มความต้านทานการสัมผัส และอาจสร้างความเสียหายให้กับการชุบทอง ส่งผลให้สัญญาณลดทอนลง

ในตัวเชื่อมต่อความถี่สูง แม้แต่สิ่งเจือปนที่เล็กที่สุดก็อาจทำให้ประสิทธิภาพผันผวนได้ ดังนั้นจึงจำเป็นอย่างยิ่งที่จะต้อง:
อย่าขันด้วยมือ (ขันเบา ๆ เท่านั้นระหว่างการวางตำแหน่งเริ่มต้น);
ทำความสะอาดพื้นผิวการเชื่อมต่อด้วยผ้าไร้ขุยหรือสำลีแอลกอฮอล์ก่อนการติดตั้ง
หลีกเลี่ยงการสัมผัสพื้นผิวที่เป็นสื่อกระแสไฟฟ้าด้วยมือเปล่า
พฤติกรรมการทำความสะอาดที่ดีสามารถยืดอายุการใช้งานของขั้วต่อได้อย่างมาก

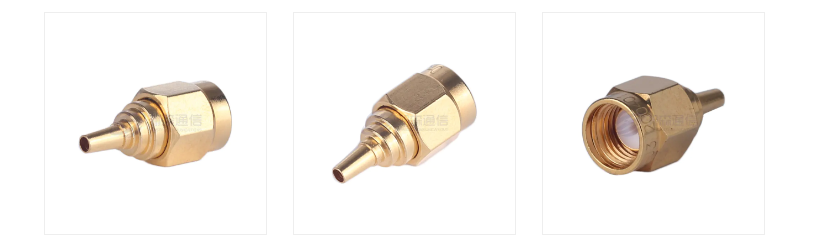

4. การผสมประเภทตัวเชื่อมต่อ SMA ชายและหญิง
ขั้วต่อ SMA อินเทอร์เฟซมีลักษณะคล้ายกันมากกับอินเทอร์เฟซ RF อื่น ๆ เช่น RP-SMA, SMB, SMC และ N-type หลายๆ คนตัดสินจากรูปลักษณ์ภายนอก ส่งผลให้เกิดการบังคับเชื่อมต่ออินเทอร์เฟซที่เข้ากันไม่ได้ ซึ่งอาจทำให้เกิด:
ด้ายเสียหาย
หมุดตรงกลางหัก
รูด้านในที่ผิดรูป
ความล้มเหลวในการปฏิบัติงานโดยสมบูรณ์

SMA และ RP-SMA (SMA แบบกลับขั้ว) สับสนได้ง่ายเป็นพิเศษ มีลักษณะคล้ายกัน แต่มีโครงสร้างภายในที่แตกต่างกัน การบังคับเชื่อมต่อไม่เพียงแต่ป้องกันการส่งสัญญาณเท่านั้น แต่ยังอาจทำให้อินเทอร์เฟซของอุปกรณ์เสียหายอีกด้วย

ก่อนเชื่อมต่อ ให้ยืนยันเสมอ:
มันเป็นขั้วต่อ SMA มาตรฐานหรือไม่?
ประเภทของตัวเชื่อมต่อถูกต้องหรือไม่?
มันเข้ากันได้กับพอร์ตอุปกรณ์หรือไม่?
เป็นไปตามข้อกำหนดด้านความถี่หรือไม่ (มีความแตกต่างระหว่างตัวเชื่อมต่อ SMA มาตรฐานและความแม่นยำ)

หลีกเลี่ยงความเสียหายต่ออุปกรณ์ราคาแพงเนื่องจากการทำงานที่ไม่เหมาะสม

5. การงอสายเชื่อมต่อมากเกินไปทำให้เกิดความไม่ต่อเนื่องของอิมพีแดนซ์
ปัญหามากมายเมื่อติดตั้งตัวเชื่อมต่อ SMA ไม่ได้อยู่ที่ตัวตัวเชื่อมต่อจริงๆ แต่เกิดจากการโค้งงอของสายเคเบิลที่ไม่เหมาะสมระหว่างการติดตั้ง สายโคแอกเชียลมีความไวต่อรัศมีการดัดงอมาก หากงอแรงเกินไปจะนำไปสู่:
ความไม่ต่อเนื่องของความต้านทาน
การสะท้อนสัญญาณที่เพิ่มขึ้น
การสูญเสียสายเคเบิลเพิ่มขึ้น
ผลการทดสอบทันที

ปัญหาเหล่านี้จะสังเกตเห็นได้ชัดเจนเป็นพิเศษในแอปพลิเคชันความถี่สูง (มากกว่า 6GHz)

แนวทางที่แนะนำ:
รัศมีการดัดงอ ≥ 5 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
หลีกเลี่ยงการโค้งงอใกล้จุดเชื่อมต่อ
หลีกเลี่ยงการตึงหรือบิดงอกับสายเคเบิล
สิ่งนี้จะรักษาประสิทธิภาพการส่งสัญญาณที่เสถียร

6. การผสมพันธุ์และการแยกตัวบ่อยครั้งทำให้เกิดการสึกหรอ
อายุการใช้งานตามทฤษฎีของตัวเชื่อมต่อ SMA โดยทั่วไปจะอยู่ที่ประมาณ 500 รอบการผสมพันธุ์และการแยกตัว แต่สภาพแวดล้อมการทดสอบจำนวนมากอาจเกี่ยวข้องกับวงจรการผสมพันธุ์และวงจรการแยกตัวหลายสิบครั้งต่อวัน การใช้ซ้ำเป็นเวลานานอาจทำให้เกิด: การสึกกร่อนของการเคลือบทอง; เพิ่มความต้านทานการสัมผัส การเสียรูปของใบมีด; และการคลายตัวของตัวนำกลาง ส่งผลต่อความเสถียรของสัญญาณและแม้กระทั่งข้อผิดพลาดที่เพิ่มขึ้น

โซลูชันประกอบด้วย: การใช้อะแดปเตอร์ป้องกัน (SMA saver) ในสภาพแวดล้อมการทดสอบความถี่สูง เปลี่ยนสายทดสอบเป็นประจำ และการตรวจสอบการเปลี่ยนแปลงในความต้านทานหน้าสัมผัสของตัวเชื่อมต่อ สิ่งนี้สามารถยืดอายุการใช้งานของอินเทอร์เฟซบนอุปกรณ์อันมีค่าได้อย่างมาก

แม้ว่าการติดตั้งขั้วต่อ SMA จะง่ายดาย แต่ทุกรายละเอียดจะส่งผลโดยตรงต่อคุณภาพของสัญญาณ การปฏิบัติตามขั้นตอนมาตรฐานและการใช้เครื่องมือที่ถูกต้องทำให้มั่นใจได้ถึงการเชื่อมต่อที่เสถียร ประสิทธิภาพที่เชื่อถือได้ และอายุการใช้งานอุปกรณ์ที่ยาวนานขึ้น
