วิธีติดตั้งตัวเชื่อมต่อโคแอกเซียล RF อย่างเหมาะสม: ขั้นตอนและเทคนิค

ตัวเชื่อมต่อโคแอกเซียล RF เป็นส่วนประกอบที่ขาดไม่ได้ในระบบการสื่อสาร ซึ่งใช้กันอย่างแพร่หลายในการแพร่ภาพกระจายเสียง โทรทัศน์ การสื่อสารไร้สาย เรดาร์ การสื่อสารผ่านดาวเทียม และสาขาอื่น ๆ ขั้วต่อเหล่านี้ใช้เชื่อมต่อสายโคแอกเซียลกับอุปกรณ์ ทำให้มั่นใจในคุณภาพและความเสถียรของการส่งสัญญาณ การติดตั้งตัวเชื่อมต่อโคแอกเซียล RF อย่างเหมาะสมไม่เพียงแต่ช่วยปรับปรุงประสิทธิภาพโดยรวมของระบบ แต่ยังช่วยยืดอายุการใช้งานของอุปกรณ์อีกด้วย

1. โครงสร้างพื้นฐานของ ตัวเชื่อมต่อโคแอกเซียล RF
โดยทั่วไปแล้วตัวเชื่อมต่อโคแอกเซียล RF จะประกอบด้วยส่วนหลักดังต่อไปนี้:
ตัวนำกลาง: ส่วนแกนกลางที่ส่งสัญญาณ มักทำจากทองแดงหรือวัสดุนำไฟฟ้าอื่นๆ
ชั้นฉนวน: แยกตัวนำศูนย์กลางออกจากตัวนำด้านนอก ซึ่งมักทำจากโพลีเอทิลีนหรือวัสดุอื่นที่มีค่าคงที่ไดอิเล็กทริกสูง
ตัวนำด้านนอก: โดยปกติแล้วจะถักลวดทองแดงหรืออลูมิเนียมฟอยล์ ซึ่งทำหน้าที่เป็นสายกราวด์เพื่อส่งกระแสไฟฟ้าและป้องกันการรบกวนทางแม่เหล็กไฟฟ้าจากภายนอก
ขั้วต่อและตัวเรือน: ให้การเชื่อมต่อและการป้องกันทางกายภาพ ซึ่งมักทำจากวัสดุโลหะ (เช่น ทองเหลือง สแตนเลส)

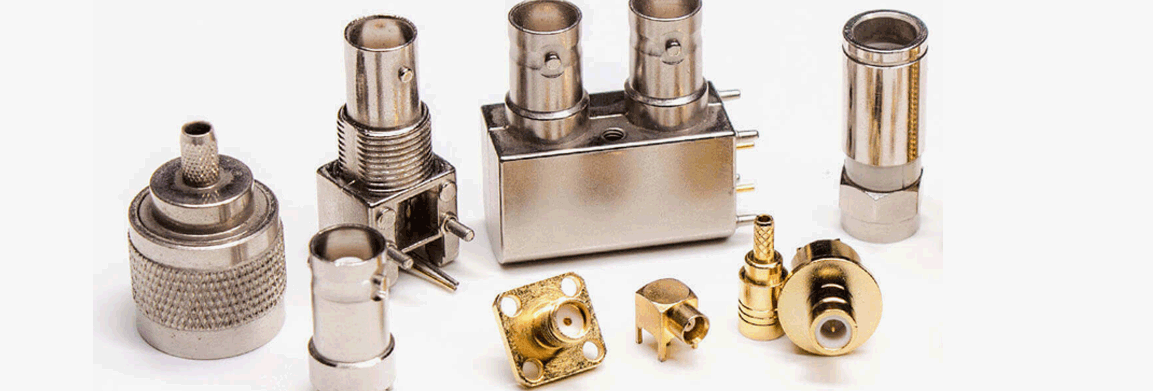

ตัวเชื่อมต่อโคแอกเซียล RF ประเภทต่างๆ เช่น BNC, SMA, TNC, N-type ฯลฯ มีโครงสร้างที่แตกต่างกันเล็กน้อย แต่หลักการและขั้นตอนการติดตั้งพื้นฐานจะคล้ายกัน

2. ขั้นตอนในการติดตั้งตัวเชื่อมต่อโคแอกเซียล RF
(1) เตรียมเครื่องมือและวัสดุ
ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือและวัสดุดังต่อไปนี้:
สายโคแอกเซียล RF (เลือกรุ่นและความยาวที่เหมาะสม)
ขั้วต่อ RF (เลือกประเภทขั้วต่อที่ตรงกัน เช่น BNC, SMA ฯลฯ)

เครื่องมือปอกสายเคเบิล: ใช้เพื่อถอดชั้นฉนวนด้านนอกของสายเคเบิลออก โดยเผยให้เห็นตัวนำด้านใน
เครื่องมือการจีบ: ใช้เพื่อเชื่อมต่อขั้วต่อเข้ากับสายเคเบิลอย่างแน่นหนา
มีดช่างไฟฟ้า เครื่องปอกสายไฟ: ใช้เพื่อปอกฉนวนด้านนอกของสายเคเบิลอย่างแม่นยำ โดยเผยให้เห็นตัวนำด้านใน

(2) ปอกฉนวนด้านนอกของสายเคเบิล
ใช้เครื่องมือปอกสายเคเบิลเพื่อปอกชั้นฉนวนด้านนอกของสายเคเบิล เผยให้เห็นตัวนำไฟฟ้าแบบถักด้านในและวัสดุฉนวน ให้ความสนใจกับความแม่นยำในระหว่างการปอกเพื่อหลีกเลี่ยงความเสียหายต่อตัวนำภายในหรือชั้นฉนวน โดยทั่วไป ความยาวที่แยกออกคือความยาวในการติดตั้งของขั้วต่อ โปรดดูข้อกำหนดของตัวเชื่อมต่อเฉพาะที่ใช้สำหรับความยาวที่แน่นอน การถอดชั้นที่ถักด้านนอกของสายเคเบิลออก: ค่อยๆ ลอกชั้นที่ถักด้านนอกของสายเคเบิลออกโดยใช้เครื่องมือ แล้วพับออกด้านนอก เพื่อให้แน่ใจว่ามีการเชื่อมต่อภาคพื้นดินที่ดี
การเปิดเผยตัวนำกลาง: ค่อยๆ ถอดฉนวนด้านในออกด้วยมีดเพื่อให้ตัวนำตรงกลางปรากฏ ความยาวของส่วนที่ปอกโดยทั่วไปจะขึ้นอยู่กับข้อกำหนดการออกแบบของตัวเชื่อมต่อ

(3) การเสียบสายเคเบิลเข้ากับขั้วต่อ
ใส่สายเคเบิลที่เตรียมไว้เข้าไปในขั้วต่อของขั้วต่อ ตรวจสอบให้แน่ใจว่าตัวนำตรงกลางอยู่ในแนวที่ถูกต้องและสอดเข้าไปในรูด้านในของตัวเชื่อมต่อจนสุด และชั้นที่ถักและตัวนำด้านนอกสัมผัสอย่างแน่นหนากับปลอกด้านนอกของตัวเชื่อมต่อ
ตรวจสอบการวางแนวระหว่างการใส่: ตัวนำตรงกลางต้องเข้าไปในรูตัวนำตรงกลางของขั้วต่อจนสุด เพื่อให้แน่ใจว่าไม่มีการวางแนวที่ไม่ถูกต้อง ตัวนำแบบถักด้านนอกควรสัมผัสอย่างแน่นหนากับปลอกของขั้วต่อเพื่อให้แน่ใจว่ามีการเชื่อมต่อกราวด์ที่เหมาะสมสำหรับสัญญาณ

(4 ) การจีบขั้วต่อ
ใช้เครื่องมือย้ำเพื่อย้ำขั้วต่อ ขั้นตอนนี้มีความสำคัญอย่างยิ่งในการรับรองการเชื่อมต่อที่ปลอดภัยระหว่างขั้วต่อและสายเคเบิล ในระหว่างการย้ำสาย ตรวจสอบให้แน่ใจว่าเครื่องมือย้ำสายออกแรงดันเท่าๆ กัน โดยยึดขั้วต่อเข้ากับสายเคเบิลให้แน่น ขณะเดียวกันก็หลีกเลี่ยงไม่ให้สายเคเบิลหรือขั้วต่อเสียหาย

แรงย้ำ: แรงย้ำควรปานกลาง เพื่อให้มั่นใจถึงการเชื่อมต่อที่ปลอดภัยโดยไม่ต้องบีบอัดสายเคเบิลหรือตัวนำกลางมากเกินไป

การตรวจสอบคุณภาพการย้ำ: หลังจากการย้ำ ให้ตรวจสอบว่าขั้วต่อแน่นหนาและไม่หลวม

(5) ตรวจสอบการเชื่อมต่อโดยรวมของขั้วต่อ
หลังจากการย้ำ ให้ตรวจสอบคุณภาพของการเชื่อมต่อระหว่างขั้วต่อกับสายเคเบิล ยืนยันว่าตัวนำตรงกลางเชื่อมต่ออย่างแน่นหนากับแกนด้านในของตัวเชื่อมต่อ ตัวนำด้านนอกสัมผัสโดยตรงกับปลอกของตัวเชื่อมต่อ และไม่มีสัญญาณรั่ว
การตรวจสอบการเชื่อมต่อทางไฟฟ้า: ใช้มัลติมิเตอร์วัดการเชื่อมต่อทางไฟฟ้าของสายเคเบิลเพื่อให้แน่ใจว่าไม่มีวงจรเปิดหรือไฟฟ้าลัดวงจร
การทดสอบการส่งสัญญาณ: หากเงื่อนไขเอื้ออำนวย สามารถใช้เครื่องกำเนิดสัญญาณและออสซิลโลสโคปเพื่อทดสอบคุณภาพการส่งสัญญาณและตรวจสอบการสูญเสียหรือการรบกวนของสัญญาณ

(6) เสร็จสิ้นการเชื่อมต่อและให้การป้องกัน
หลังจากเสร็จสิ้นการเชื่อมต่อ หากจำเป็น ให้ใช้ท่อหดแบบใช้ความร้อน เทป หรือวัสดุอื่น ๆ เพื่อป้องกันการเชื่อมต่อสายเคเบิล เพื่อป้องกันน้ำหรือฝุ่นไม่ให้ส่งผลต่อคุณภาพการเชื่อมต่อ
การใช้ท่อหดด้วยความร้อน: หากจำเป็นต้องมีการกันน้ำ ให้ใช้ท่อหดด้วยความร้อนเพื่อปิดผนึกขั้วต่อ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อไม่ได้รับผลกระทบจากความชื้นหรือการปนเปื้อนภายนอก

3. เคล็ดลับในการติดตั้งตัวเชื่อมต่อโคแอกเซียล RF
(1) เลือกตัวเชื่อมต่อและสายเคเบิลที่ถูกต้อง
ตรวจสอบให้แน่ใจว่าข้อมูลจำเพาะของตัวเชื่อมต่อตรงกับสายเคเบิลที่ใช้ ขั้วต่อประเภทต่างๆ (เช่น SMA, BNC, N-type ฯลฯ) เหมาะสำหรับช่วงความถี่และสถานการณ์การใช้งานที่แตกต่างกัน การเลือกขั้วต่อที่ไม่ถูกต้องอาจทำให้สัญญาณสูญหายหรือไม่เสถียรได้

(2) ใส่ใจกับความแม่นยำในการปอกสายเคเบิล
เมื่อปอกชั้นนอกของสายเคเบิล ตรวจสอบให้แน่ใจว่าความยาวที่ปอกนั้นเหมาะสม หลีกเลี่ยงการปอกมากเกินไปจนทำให้ตัวนำตรงกลางมากเกินไปหรือทำให้ชั้นฉนวนเสียหาย การใช้เครื่องมือปอกแบบมืออาชีพสามารถลดความเสียหายของสายเคเบิลและรับประกันการส่งสัญญาณที่เสถียร

(3) หลีกเลี่ยงการย้ำมากเกินไป
การย้ำมากเกินไปอาจทำให้ตัวนำกลางเสียหายหรือทำให้การสัมผัสไม่ดี ดังนั้น ควรควบคุมแรงย้ำเพื่อให้แน่ใจว่าขั้วต่อมีความปลอดภัยแต่ไม่แน่นเกินไป

(4) รักษาสายเคเบิลให้สะอาด
ระหว่างการติดตั้ง พยายามหลีกเลี่ยงการปนเปื้อนของสายเคเบิลและขั้วต่อด้วยฝุ่น น้ำมัน หรือสารมลพิษอื่นๆ สิ่งเจือปนเหล่านี้อาจส่งผลต่อคุณภาพของการส่งสัญญาณและอาจทำให้สัญญาณสูญหายได้

4. ปัญหาและแนวทางแก้ไขทั่วไป
(1) ขั้วต่อหลวม
หากขั้วต่อหลวมหลังการติดตั้ง ให้ตรวจสอบการย้ำอีกครั้งเพื่อให้แน่ใจว่าการย้ำเท่ากัน หรือปรับความยาวการปอกสายเคเบิลใหม่

(2) การลดทอนสัญญาณ
การลดทอนสัญญาณอาจเกิดจากขั้วต่อที่ไม่ตรงกัน การติดตั้งไม่ถูกต้อง หรือสายเคเบิลเสียหาย ตรวจสอบความเข้ากันได้ของสายเคเบิลและขั้วต่ออีกครั้ง และรับรองความถูกต้องในการติดตั้ง

(3) การเชื่อมต่อไฟฟ้าไม่ดี
การเชื่อมต่อทางไฟฟ้าที่ไม่ดีอาจเกิดจากการจีบไม่เพียงพอ ตัวนำไม่ได้เสียบเข้ากับขั้วต่อจนสุด ฯลฯ ตรวจสอบให้แน่ใจว่าตัวนำตรงกลางและตัวนำด้านนอกเชื่อมต่ออย่างแน่นหนากับขั้วต่อ

การติดตั้งขั้วต่อโคแอกเชียล RF เป็นงานทางเทคนิคที่ต้องมีการดำเนินการอย่างระมัดระวัง ขั้นตอนและเทคนิคการติดตั้งที่ถูกต้องส่งผลโดยตรงต่อคุณภาพของการส่งสัญญาณและความเสถียรของระบบ ด้วยการปอก การแทรก และการย้ำที่แม่นยำ ทำให้มั่นใจได้ว่าการเชื่อมต่อตัวเชื่อมต่อที่ปลอดภัยสามารถปรับปรุงประสิทธิภาพของระบบได้อย่างมีประสิทธิภาพและลดการรบกวนของสัญญาณ
